深入解析：什么是汽車軟硬結合板

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：695發布日期：2025-01-07 10:06【大中小】

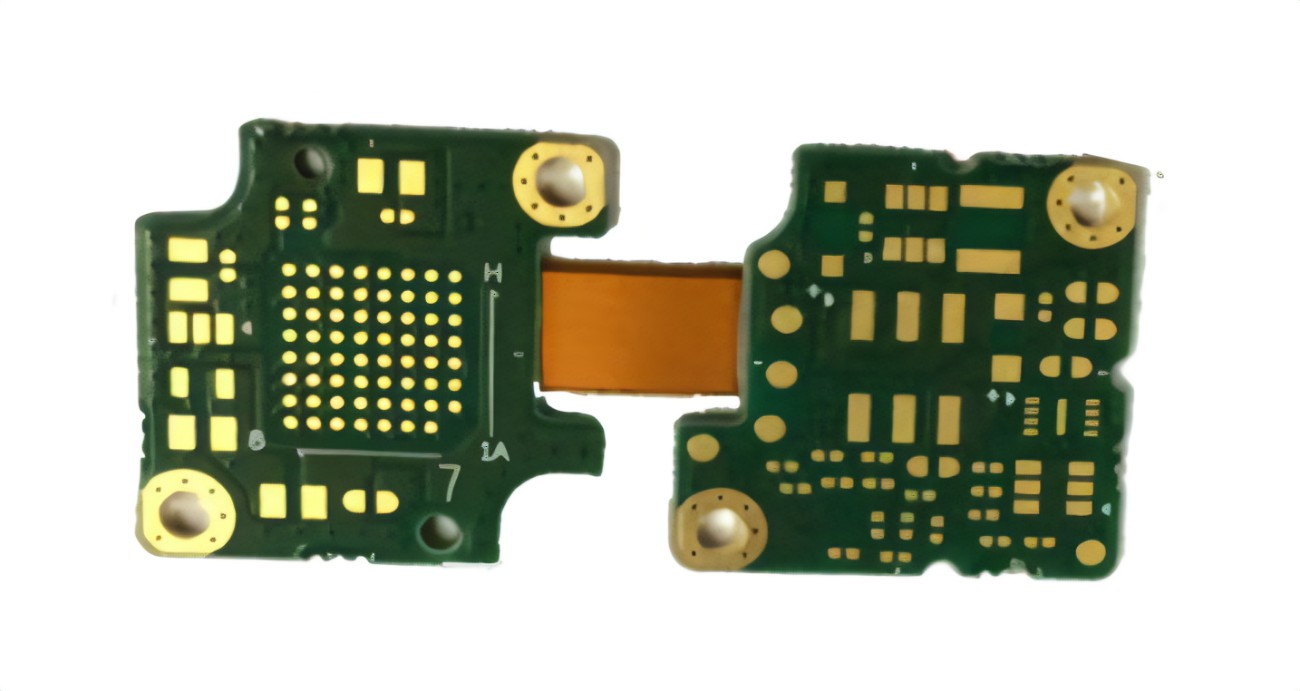

汽車軟硬結合板，簡單來說，是將柔性電路板和剛性電路板通過特定的工藝結合在一起，形成一個具有多種特性的電路板。柔性電路板部分采用柔性基材，如聚酰亞胺（PI），具有良好的柔韌性，能夠在一定范圍內彎曲、折疊，適應汽車內部復雜的空間布局；剛性電路板部分則采用傳統的剛性基材，如玻璃纖維環氧樹脂，提供穩定的支撐和電氣連接。這種結合方式充分發揮了柔性電路板和剛性電路板的優勢，既滿足了汽車電子設備對空間利用的靈活性要求，又保證了電路的穩定性和可靠性。

軟硬結合板的生產流程相對復雜，需要同時具備FPC和PCB的生產設備。首先，由電子工程師根據需求畫出軟性結合板的線路與外形，然后經過CAM工程師對相關文件進行處理、規劃，分別安排FPC產線和PCB產線進行生產。兩款軟板與硬板生產完成后，按照電子工程師的規劃要求，將FPC與PCB經過壓合機無縫壓合，再經過一系列細節環節，最終制成軟硬結合板。

汽車剛柔板的應用領域

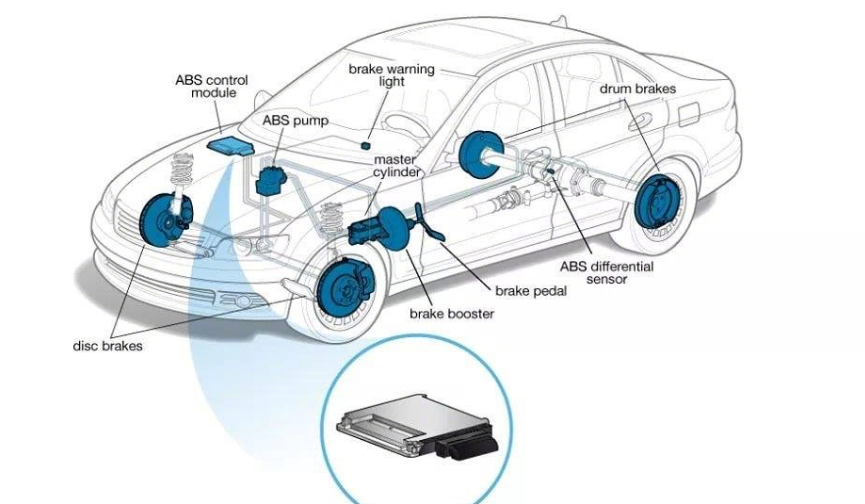

汽車軟硬結合板在汽車電子系統中有著廣泛的應用，主要包括以下幾個方面：

汽車儀表盤：汽車儀表盤是汽車電子系統的重要組成部分，它需要顯示各種車輛信息，如車速、轉速、油耗等。汽車軟硬結合板可以將儀表盤上的各種電子元件集成在一起，實現儀表盤的智能化和數字化設計。
