獨家揭秘:軟硬結合板設計和應用

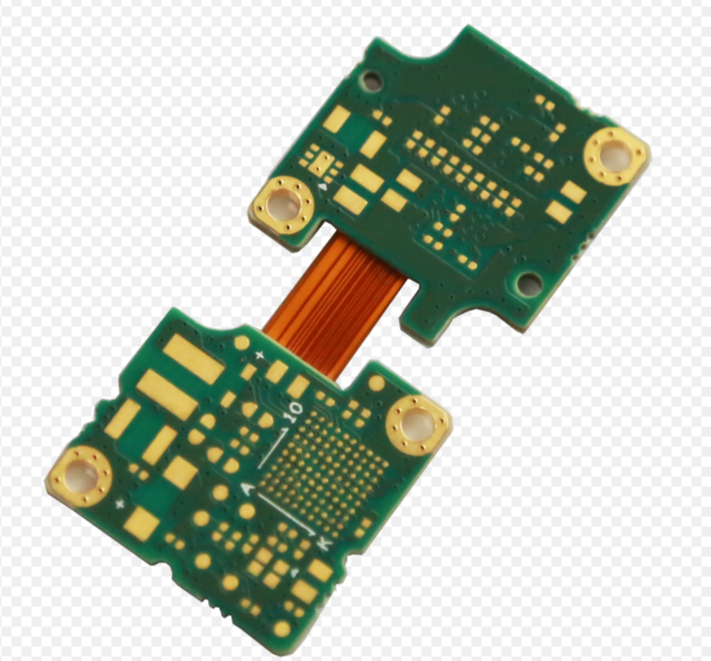

軟硬結合板,又稱剛撓結合板,是一種將柔性線路板(FPC)與剛性線路板(PCB)通過特定工藝組合而成的復合型電路板。
.png)
一方面,它具備 FPC 的柔性特質,可在一定范圍內自由彎曲、折疊,能夠適應復雜多變的空間布局需求,比如在可折疊電子產品、醫療器械中的一些需靈活運動的部件連接上表現出色,有效解決線路連接難題。
另一方面,又擁有 PCB 的剛性特征,在需要固定支撐、承載較大外力或進行高精度元件安裝的部位,能夠提供穩定可靠的機械性能,像手機主板與可折疊屏之間的連接部分,軟硬結合板既能保障信號傳輸,又能承受頻繁開合產生的應力。
其制作工藝較為復雜,涉及多層板壓合、精確的鉆孔與電鍍、精細的線路蝕刻等多個環節,旨在確保柔性區域與剛性區域完美融合,協同發揮各自優勢,滿足現代高科技產品對電路連接高穩定性、高適應性以及小型化、多功能化的要求。
因為柔性電路可以彎曲和折疊,避免產生不良電路,因為不良電路會增加導體斷裂的可能性。以下是降低彎曲區域導體壓力的一些建議:
1.通過彎曲區域垂直于彎曲軸布線;
2.保持線路倒角、寬度變化和過孔路徑在折彎區域之外;
3.用網格狀銅代替實心銅;

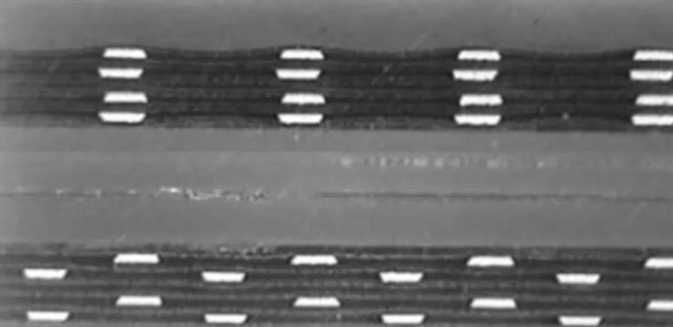

4.交叉相鄰層的并排布線,“I-Beaming”。

對于軟硬結合板的設計方面,特別重要的是關于撓性電路板設計。撓性電路板設計時要求考慮撓性電路板的基材、粘結層、銅箔、覆蓋層和增強板及表面處理的不同材質、厚度和不同的組合,還有其性能,如剝離強度、抗撓曲性能、化學性能、工作溫度等。特別要考慮所設計的撓性板的裝配和具體的應用。這方面設計規則具體可參考IPC標準:IPC-D-249和IPC-2233。
另外對于軟板加工精度,常規一般最小是:線寬:50-75μm,孔徑:0.1-0.2mm,層數也可達10層以上。這些都需要在具體設計時加以了解和參考。
剛柔結合板的應用
剛柔結合板經常出現在消費電子產品中,例如數碼相機、便攜式攝像機和各類小型播放器。也可用于高端機載武器導航系統,最常用于制造軍用飛機和醫療設備。
剛柔結合板為軍用飛機的設計帶來了極大的好處,因為它提高了連接可靠性,同時還減輕了重量。當然,整體更小的尺寸帶來的好處也不容忽視。

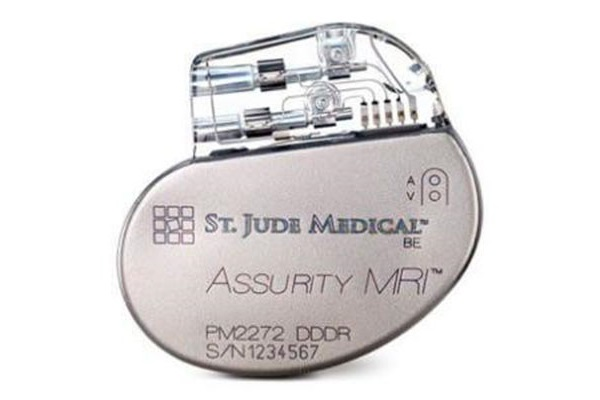

植入式醫療器械,如心臟起搏器和人工耳蝸,也得益于剛柔結合板在狹小空間內的彎曲和折疊能力,大大提高了可靠性。你不妨想象一下,如果起搏器因為連接電池的電線脫落而無法工作,會是什么樣子。使用剛撓結合板,電池可以直接連接到電路層,可以安裝在組件的任何位置。

軟硬結合板廠分析的剛柔結合板應用實例
剛柔結合板應用領域的設計師選擇剛柔結合板作為首選,因為這是實現產品目標的必經之路。他們可能會使用剛性設計作為原型來測試他們的設計理念,然后使用剛柔結合板來創造新產品。
紅外系統將安裝在微型飛行器或無人機上。該系統需要覆蓋5立方英寸手持數碼相機的監控范圍,有效載荷不超過3盎司。即在保持原有功能和可靠性水平的同時,減少了50%的空間,減輕了95%的重量。 最大的挑戰之一是如何將總重量從3磅減少到3盎司以下。唯一的解決方案是移除由多個連接器連接的剛性PCB組件,并切換到剛柔結合板。雖然剛柔結合板的成本比傳統剛柔板貴,但它為這個項目提供了一個理想的解決方案。使用的是柔性基板的互連,而不是多個PCB的連接,是減少空間和重量的關鍵。
由于剛柔結合板具有可彎曲、可折疊的特點,可用于制作定制電路,最大限度地利用室內可用空間。
