一文總結HDI材料的選擇要點
在電子設備的制造過程中,PCB制造是至關重要的一環。
HDI(高密度互連)板作為PCB的一種,因其高線路分布密度和微盲/埋孔技術,在高性能、小型化電子設備中得到了廣泛應用。選擇合適的HDI板材料,對于確保PCB的性能和可靠性具有決定性作用。以下將詳細探討PCB生產如何選擇合適的HDI板材料。
.png)
HDI板材料選擇的重要性
在當下電子領域迅猛發展之際,HDI 板材料的抉擇舉足輕重。其選擇直接關聯著 PCB 的電氣性能,像基板材料的特性會左右信號傳輸效果;熱性能方面,材料的耐熱程度決定了電路板在高溫工況下能否穩定運行,避免故障;機械性能關乎電路板的結構強度,面對震動等外力時能否維持完整;加工性能則影響著生產制造的難易與效率。
HDI板材料選擇的關鍵因素
1. 電氣性能
① 介電常數(Dk):衡量材料在電場中存儲電能能力的指標。對于高速信號傳輸?shù)腍DI板,較低的Dk值有助于減小信號傳播延遲。例如,在高頻通信電路中,如5G基站的射頻電路板,需要選擇Dk值在3.0 - 3.5左右的材料。
② 損耗因數(Df):反映材料在電場中能量損耗的情況。在高頻電路中,低Df值的材料可以減少信號衰減。例如,對于毫米波雷達的PCB,應選用Df小于0.005的材料。
③ 絕緣電阻:材料阻止電流通過的能力。在HDI板中,高絕緣電阻材料可以防止不同電路層之間的漏電現象。一般要求絕緣電阻在10^12Ω以上,特別是對于高電壓或高精度的電路。
2. 熱性能
① 玻璃化轉變溫度(Tg):材料從玻璃態轉變?yōu)橄鹉z態的溫度。選擇Tg較高的材料可以保證電路板在高溫環境下的穩定性。例如,對于汽車發動機控制單元的PCB,應選擇Tg在170℃以上的材料。
② 熱膨脹系數(CTE):材料在溫度變化時尺寸變化的比率。在HDI板中,希望不同材料層之間的CTE匹配,以減少熱應力導致的故障。
3. 機械性能
① 撓曲強度和模量:撓曲強度是材料抵抗彎曲變形的能力,撓曲模量反映了材料在彎曲時的彈性。對于一些需要有一定柔韌性的HDI板,如可穿戴設備中的電路板,需要選擇撓曲強度合適的材料。
② 硬度和抗沖擊性:對于一些可能會受到外力沖擊的HDI板,如工業控制設備中的電路板,需要材料具有較高的硬度和抗沖擊性。
4. 加工性能
① 鉆孔性能:在HDI板制造中,鉆孔是一個關鍵工序。材料應具有良好的鉆孔性能,包括合適的硬度和韌性,以避免在鉆孔過程中材料破裂、分層等問題。
② 層壓性能:對于多層HDI板,層壓是重要的工藝環節。材料應能與其他層材料良好地粘結,確保層壓后的PCB具有較高的強度和穩定性。
5. 其他因素
① 成本:在滿足性能要求的前提下,考慮材料的成本是必要的。不同材料的成本差異較大,需要根據項目預算進行權衡。
② 可靠性:選擇經過驗證和廣泛使用的材料,以確保電路板的可靠性和穩定性。
高密度互連板常見材料及其特點
1. FR4
① 特點:FR4是一種通用的基材,由玻璃纖維布和環氧樹脂組成,具有良好的電氣性能和機械性能,耐熱性和耐化學腐蝕性也較好。
② 應用:適用于大多數應用場景,成本效益較高。
2. PI(聚酰亞胺)
① 特點:PI是一種高溫高強度的材料,具有較高的介電常數、熱阻抗和熱膨脹系數,抗熱性和抗化學腐蝕性也非常好。
② 應用:適用于高溫、高濕和強酸堿環境,但價格相對較高,加工難度較大。

3. BT(玻璃纖維增強環氧樹脂)
① 特點:BT是一種復合材料,由玻璃纖維氈和環氧樹脂組成,具有較好的電氣性能、機械性能和熱穩定性。
② 應用:適用于需要較高耐熱性和耐化學腐蝕性的場景,但強度相對較低。

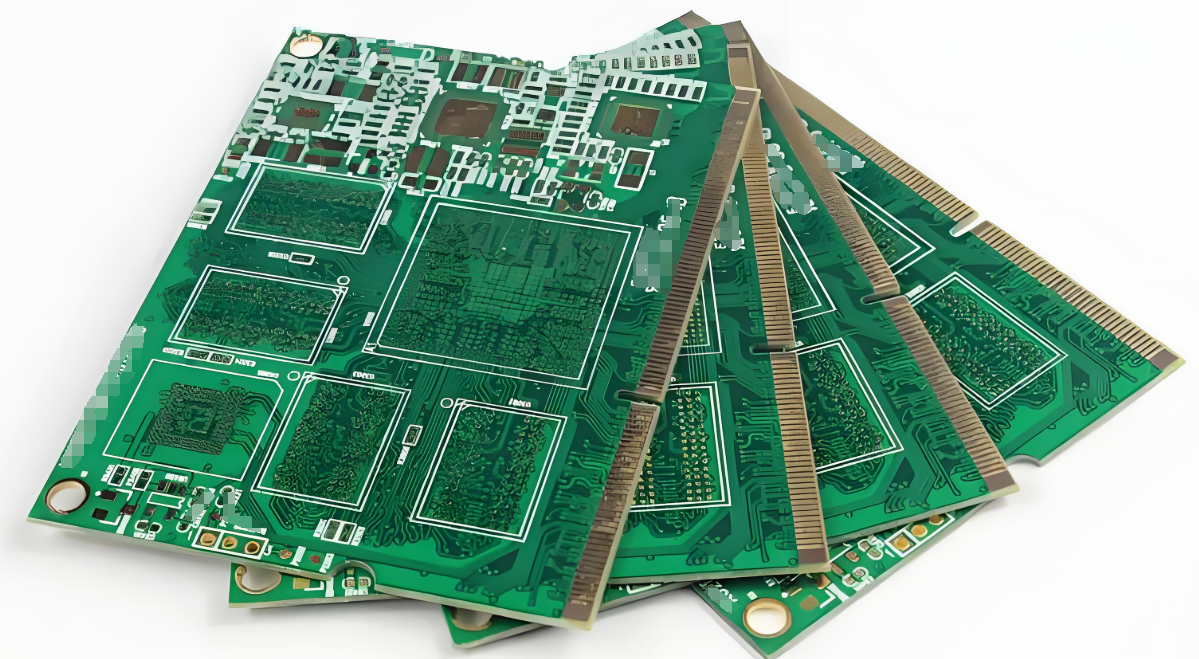

.png)
在生產中,選擇合適的HDI板材料是一個復雜而精細的過程。需要綜合考慮電氣性能、熱性能、機械性能、加工性能以及成本等多個因素。同時,還需要根據具體的應用場景和需求,權衡各種材料的優缺點,以選擇最適合的材料。只有這樣,才能確保HDI板在生產中發揮最佳性能,為電子設備的性能和可靠性提供有力保障。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
