手機無線充線路板:開啟便捷充電新征程的核心引擎

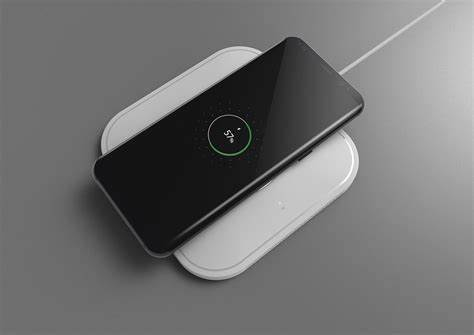

在智能手機功能日益豐富、人們對充電體驗要求愈發嚴苛的時代背景下,手機無線充線路板脫穎而出,成為推動手機充電技術變革的關鍵力量。它猶如一位幕后英雄,默默地在手機內部構建起無形的電力傳輸橋梁,讓充電擺脫線纜的束縛,為用戶帶來前所未有的便捷。

手機無線充線路板的設計與構造融合了多學科的先進技術。從電路原理上看,它主要基于電磁感應原理或磁共振原理來實現電能的無線傳輸。在電磁感應式無線充電中,線路板上的發射線圈在通入交變電流時會產生交變磁場,當手機靠近無線充電器時,手機內部的接收線圈會感應出電動勢,進而產生電流為手機電池充電。磁共振式無線充電則通過調整發射端和接收端的諧振頻率,使兩者在特定頻率下產生共振,從而實現更高效、更遠距離的電能傳輸。

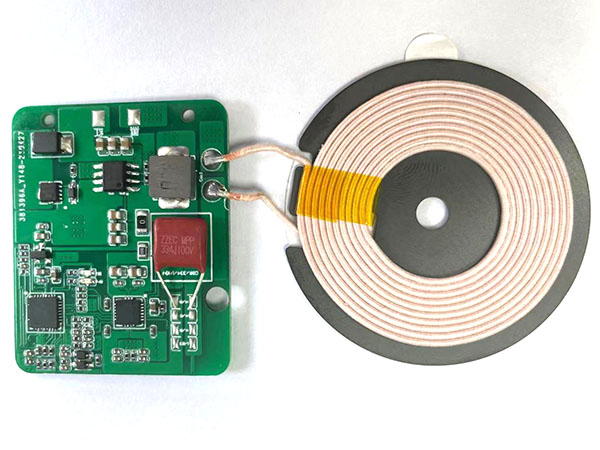

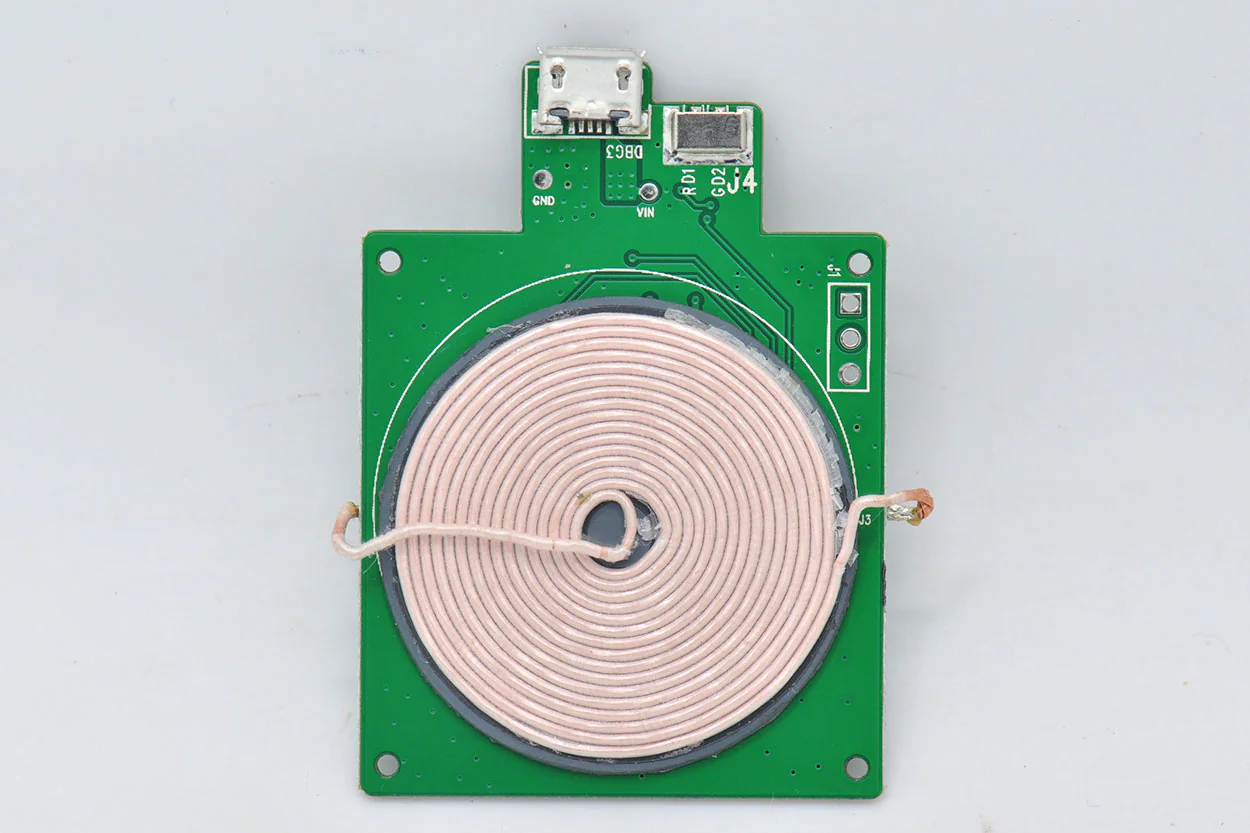

為了確保無線充電的高效性和穩定性,手機無線充線路板在材料選擇上極為考究。線路板的基材通常采用具有良好絕緣性能、低介電損耗和高耐熱性的材料,如聚酰亞胺(PI)等,以減少電能在傳輸過程中的損耗和發熱現象。銅箔作為導電材料,其厚度和純度會影響線路的電阻和電流承載能力,因此會選用高品質的銅箔來保證電能的順暢傳輸。此外,為了增強電磁感應效果,發射線圈和接收線圈一般采用多股漆包線繞制而成,并且在線圈的設計上會優化匝數、線徑和線圈形狀等參數,以提高磁場強度和耦合效率。
在制造工藝方面,手機無線充線路板面臨著諸多挑戰與突破。線路的精細度和間距控制要求極高,這需要借助先進的光刻、蝕刻工藝來實現。例如,通過激光直接成像(LDI)技術能夠更精準地將電路圖案轉移到線路板上,蝕刻過程中精確控制蝕刻液的濃度、溫度和時間,確保線路的寬度和間距符合設計要求,從而實現高密度的電路布局。鉆孔工藝也是關鍵環節,對于微小的過孔,采用激光鉆孔技術可以提高鉆孔的精度和速度,保證線路板各層之間的電氣連接可靠。同時,表面處理工藝如鍍金、鍍錫等,不僅可以提高線路板的可焊性,還能增強其抗氧化和抗腐蝕能力,延長線路板的使用壽命。
手機無線充PCB還具備強大的智能控制功能。它集成了微控制器單元(MCU)、功率管理芯片、通信芯片等多種智能元件。MCU 就像線路板的 “大腦”,負責監控整個無線充電過程,根據手機電池的電量、溫度等信息動態調整發射功率,實現智能充電控制。例如,當手機電池電量較低時,線路板會提高發射功率以加快充電速度;當電池接近充滿時,則會降低功率,采用涓流充電模式,保護電池健康。功率管理芯片則能夠高效地將輸入的電能進行轉換和分配,確保在不同的充電階段都能提供穩定的電壓和電流。通信芯片實現了手機與無線充電器之間的信息交互,例如手機可以向充電器發送電池狀態信息,充電器也可以向手機反饋充電參數和狀態,以便雙方協同工作,優化充電過程。

隨著智能手機技術的不斷發展和消費者對充電體驗期望的持續提升,手機無線充線路板也在不斷演進和創新。未來,它將朝著更高功率、更遠距離、更小尺寸以及更高兼容性的方向發展。在提高功率方面,研發新型的功率半導體器件和優化電路拓?fù)浣Y(jié)構將成為關鍵。例如,采用氮化鎵(GaN)功率器件替代傳統的硅基功率器件,能夠顯著提高開關頻率,降低能量損耗,從而實現更高的充電功率輸出。在增加充電距離上,通過深入研究磁共振技術,進一步優化諧振系統的設計,有望實現數厘米甚至更遠距離的無線充電,讓用戶在放置手機時擁有更大的自由度。為了滿足手機輕薄化的趨勢,手機無線充線路板將不斷優化自身結構和工藝,減小體積和重量,同時通過標準化的接口和協議設計,提高與不同品牌、不同型號手機的兼容性,使無線充電技術能夠在更多的手機產品中得到普及應用。

線路板廠認識到手機無線充線路板作為手機無線充電技術的核心載體,以其精妙的設計、先進的材料與工藝以及強大的智能控制功能,為手機用戶開啟了便捷充電的新大門。在未來的科技浪潮中,它將繼續引領手機充電技術的創新發展,為人們的智能生活帶來更多的便利與驚喜。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
