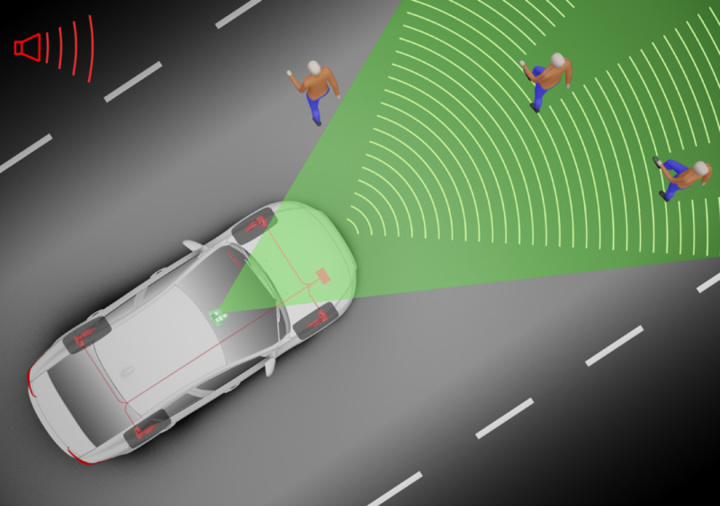

汽車雷達線路板是汽車雷達系統的核心部件，它就像是汽車的 “眼睛” 背后的 “大腦”，發揮著至關重要的作用。

從設計角度來看，汽車雷達線路板需要高度的集成化。因為汽車雷達要實現多種復雜的功能，如毫米波雷達需要發射和接收高頻毫米波信號，來探測車輛周圍物體的距離、速度和角度。這就要求線路板能夠集成射頻（RF）電路、數字信號處理電路以及電源管理電路等多種不同功能的電路模塊。在有限的空間內，合理布局這些電路是一個巨大的挑戰。例如，射頻電路部分對信號傳輸的損耗和干擾非常敏感，所以在設計線路走向和元件布局時，要盡量減少信號傳輸路徑長度，并且采用特殊的屏蔽措施來防止電磁干擾，確保高頻信號的完整性和準確性。

汽車雷達PCB在材料選擇方面，汽車雷達線路板有著嚴格的要求。由于汽車工作環境復雜，溫度變化范圍大，所以線路板的基材要具備良好的熱穩定性。例如，一些高性能的聚酰亞胺材料被廣泛應用，它們能夠在 -40℃到 125℃甚至更寬的溫度區間內保持良好的物理和電氣性能。同時，對于線路板的銅箔材料，也要求有較高的純度和良好的導電性，以滿足高頻信號傳輸的低損耗需求。而且，為了增強線路板的防潮、防腐蝕能力，表面處理材料也需要精心挑選，像化學鍍鎳金（ENIG）這種表面處理方式可以提供良好的可焊性和抗氧化性。

在性能方面，汽車雷達線路板的信號處理能力至關重要。毫米波雷達產生的信號頻率高、帶寬大，這就需要線路板上的數字信號處理電路具備高速的數據處理能力。它要能夠快速準確地對接收回來的微弱信號進行放大、濾波、模數轉換等一系列操作，然后通過復雜的算法計算出目標物體的各種參數。而且，汽車雷達線路板還需要有很好的抗干擾性能，因為汽車內部存在各種各樣的電子設備，它們會產生大量的電磁信號，可能會對雷達信號產生干擾。為了避免這種情況，線路板在設計和制造過程中會采用多種抗干擾措施，如合理的接地設計、電磁屏蔽罩的使用等。

最后，汽車雷達線路板的可靠性直接關系到汽車的行車安全。

線路板廠需要讓汽車雷達線路板經過嚴格的測試流程，包括電氣性能測試，如信號完整性測試、電源完整性測試；環境測試，像高溫高濕測試、冷熱沖擊測試、振動測試等，以確保在各種惡劣的汽車行駛環境下都能正常工作。只有通過這些嚴格測試的線路板，才能被安裝到汽車雷達系統中，為汽車的主動安全系統提供可靠的信號支持，保障汽車行駛過程中的安全。
