關于汽車天線PCB的生產制造注意事項

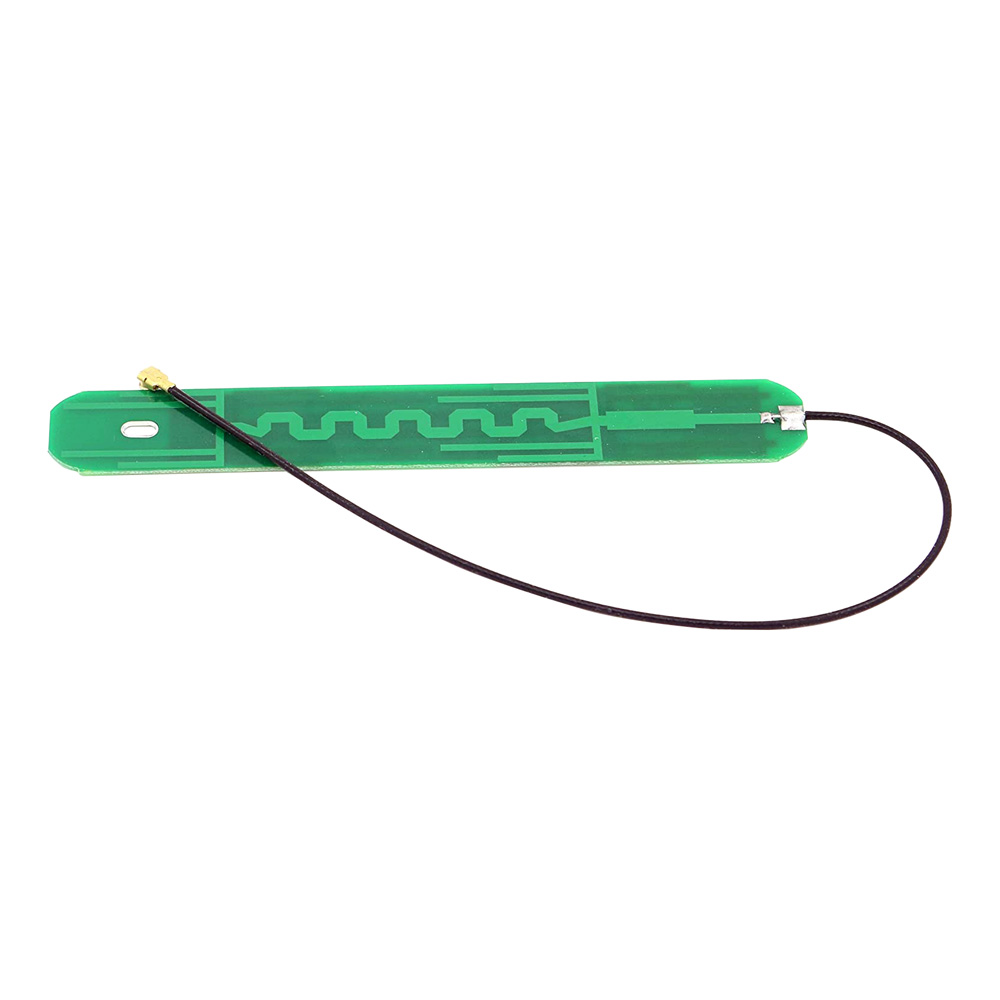

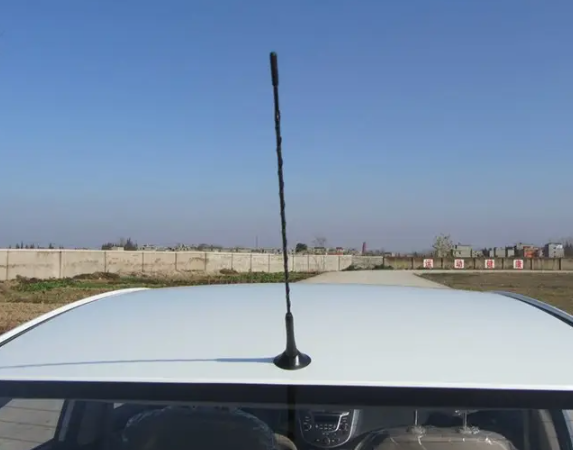

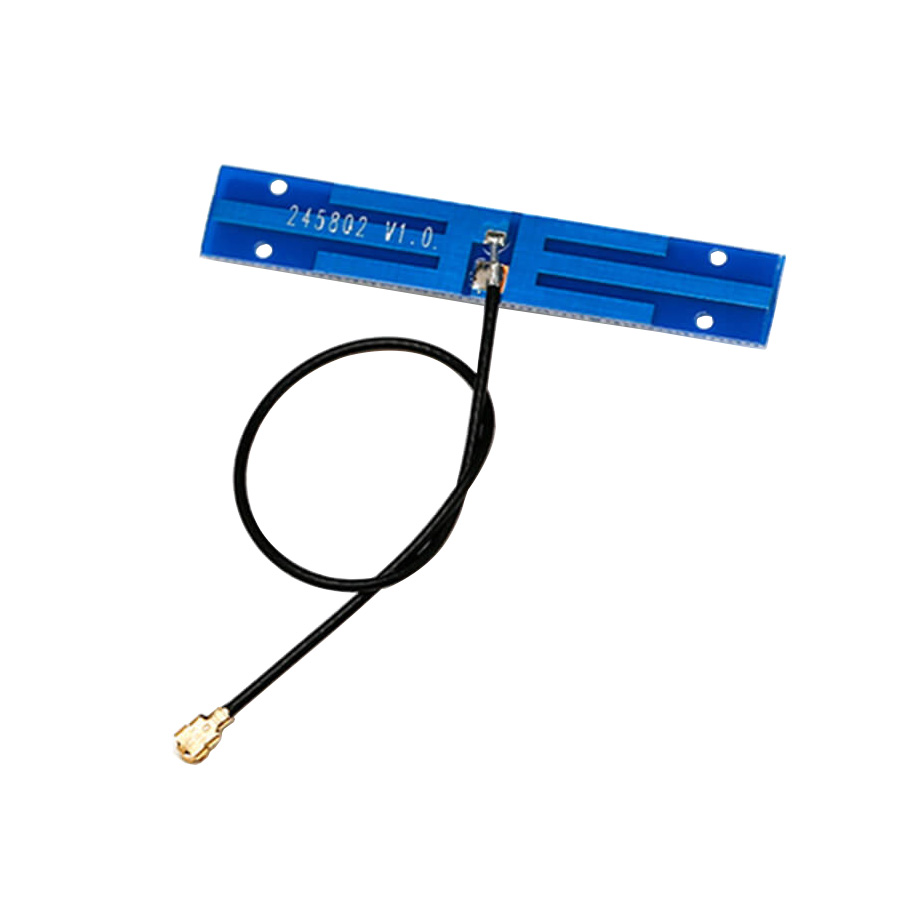

汽車天線 PCB 是汽車天線系統的關鍵組件。它具備特定的高頻特性設計，通過精準的布線與材料選擇來確保天線信號的高效傳輸與收發。同時，汽車天線 PCB 需兼顧電磁兼容性與機械穩定性，在復雜的汽車電磁環境中可靠運行，并適應車輛行駛中的振動、溫度變化等狀況，以保障汽車天線功能的穩定發揮，為汽車通信、導航等系統提供有力支撐。
接下來跟隨小編一起來了解一下關于汽車天線PCB的生產制造注意事項。
線路板制造工藝選擇
蝕刻工藝
汽車天線 PCB 的蝕刻工藝要精確控制，以確保天線線路的精度和質量。對于高頻天線線路，蝕刻精度要求更高，一般線寬和線間距可以達到 0.1mm 甚至更小。采用先進的蝕刻設備和工藝參數，如合適的蝕刻液濃度、蝕刻速度和蝕刻溫度等，能夠保證天線線路的清晰和完整。
在蝕刻過程中，要注意避免蝕刻過度或蝕刻不足的情況。蝕刻過度可能會導致線路變細，影響天線的阻抗特性；蝕刻不足則會使線路之間的絕緣間距不夠，增加短路風險。
鉆孔工藝
汽車天線 PCB 上的過孔用于連接不同層的線路和安裝元器件。鉆孔的精度和質量直接影響 PCB 的電氣性能和機械性能。在鉆孔過程中，要控制好鉆孔的直徑、深度和垂直度。對于高頻天線 PCB，過孔的孔徑要盡量小，以減少對信號傳輸的影響。
鉆孔后的孔壁要進行金屬化處理，以確保良好的導電性。通常采用化學鍍銅或電鍍銅的方式，在孔壁上形成一層均勻的銅層。金屬化過孔的質量控制包括銅層厚度、附著力和均勻性等方面，這些因素都會影響信號在層間的傳輸效果。
汽車天線線路板質量檢測與控制
電氣性能檢測
在生產過程中，要對汽車天線 PCB 進行全面的電氣性能檢測。包括天線的諧振頻率、增益、輸入阻抗、駐波比等參數的測試。可以采用網絡分析儀等專業設備，在模擬汽車實際工作環境的條件下進行測試，確保天線的電氣性能符合設計要求。
對 PCB 上的信號線路進行通斷測試和短路測試，檢查線路是否存在開路或短路故障。同時，要檢測濾波電路、匹配電路等輔助電路的功能是否正常，保證天線系統的整體性能。
外觀與機械性能檢查
外觀檢查主要包括 PCB 的表面平整度、線路完整性、元器件安裝情況等方面。檢查線路是否有劃傷、氧化或翹起等問題，元器件是否安裝牢固、引腳是否焊接良好。
機械性能檢查要驗證 PCB 在模擬汽車振動和沖擊環境下的穩定性。可以通過振動臺和沖擊試驗機等設備，按照汽車行業標準進行測試，檢查 PCB 是否會出現松動、斷裂或接觸不良等情況。
