手機無線充線路板：創新引領無線充電新潮流
手機無線充線路板是實現手機無線充電功能的關鍵部件之一。
工作原理
手機無線充線路板主要基于電磁感應原理工作。它由發射端和接收端組成。發射端通常連接電源，將電能轉換為交變磁場；接收端安裝在手機內部，通過感應發射端的磁場產生感應電流，再經過整流、穩壓等電路處理后，為手機電池充電。

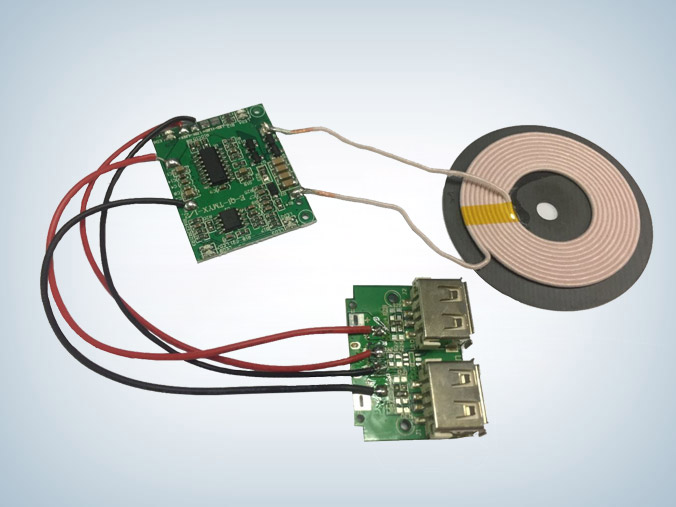

手機無線充PCB結構

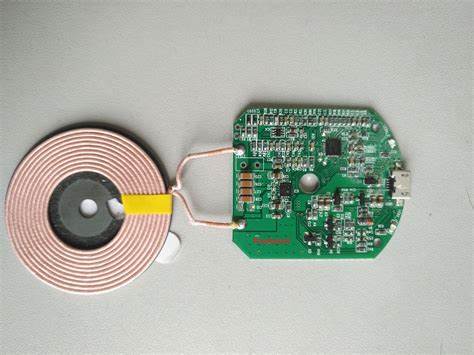

線圈部分：無線充線路板的核心部件是線圈。發射端線圈產生磁場，接收端線圈感應磁場并產生電流。線圈的材質、匝數、尺寸等因素會影響充電效率和功率。
控制電路：包括驅動芯片、整流電路、穩壓電路等。驅動芯片控制發射端線圈的電流和頻率，以產生合適的磁場；整流電路將接收端線圈產生的交流感應電流轉換為直流電流；穩壓電路則確保輸出的電壓穩定，以安全地為手機電池充電。
保護電路：為了確保充電過程的安全可靠，無線充線路板通常還配備了過壓保護、過流保護、過熱保護等保護電路。這些保護電路可以在充電過程中出現異常情況時及時切斷電源，防止手機和充電器損壞。
.jpg)
材料選擇
基板材料：手機無線充線路板通常采用柔性電路板（FPC）或剛性電路板（PCB）作為基板。
FPC 具有柔韌性好、可彎曲折疊等優點，適合于手機等小型電子設備的內部空間布局；PCB 則具有較高的強度和穩定性，適用于一些對機械強度要求較高的場合。
導電材料：線圈通常采用銅箔等導電性能良好的材料制作。銅箔的厚度和寬度會影響線圈的電阻和電感，從而影響充電效率。
絕緣材料：為了確保線路板的電氣絕緣性能，需要使用絕緣材料對線圈和電路進行隔離。常用的絕緣材料有聚酰亞胺（PI）、聚酯薄膜（PET）等。
優勢與挑戰
優勢：

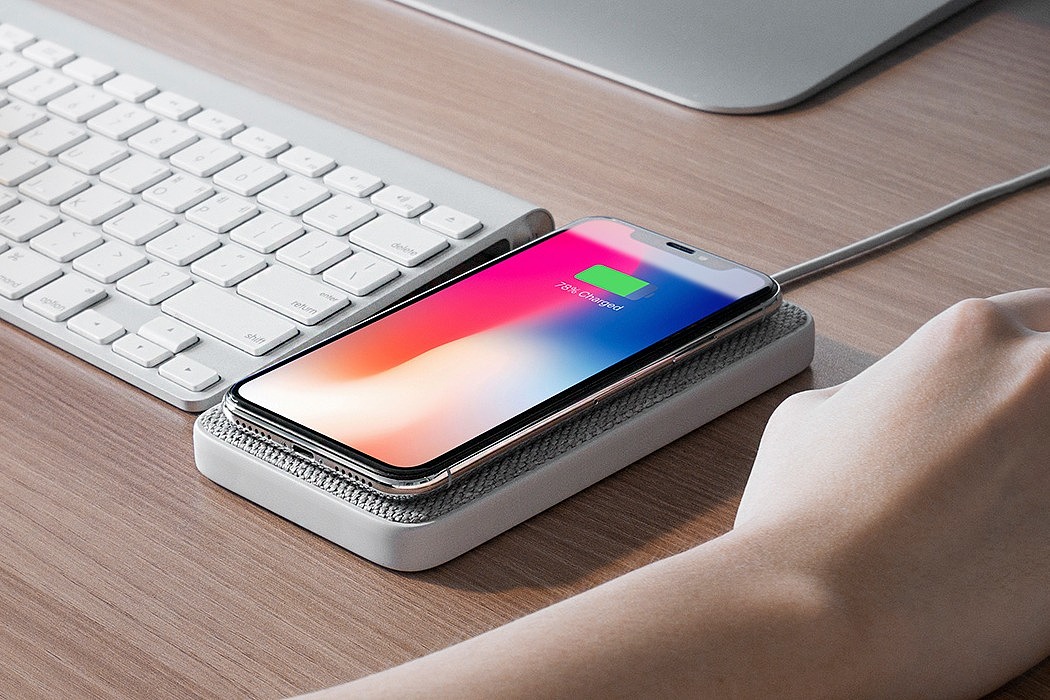

方便快捷：無需使用充電線，只需將手機放置在無線充電器上即可開始充電，提高了用戶的使用便利性。
減少接口磨損：避免了頻繁插拔充電線對手機充電接口的磨損，延長了手機的使用壽命。
美觀簡潔：無線充電器可以設計得更加美觀簡潔，與手機等電子設備搭配使用，提升了整體的外觀品質。
.jpg)
挑戰：
充電效率：目前無線充電的效率相對有線充電還有一定差距，尤其是在大功率充電方面。提高充電效率是無線充技術發展的一個重要方向。
散熱問題：無線充電過程中會產生一定的熱量，如果散熱不良，可能會影響充電效率和手機的性能。因此，需要設計合理的散熱結構來解決散熱問題。
兼容性：不同品牌和型號的手機無線充電標準可能存在差異，這給無線充電器的兼容性帶來了挑戰。未來需要進一步統一無線充電標準，提高充電器的兼容性。
總之，手機無線充線路板作為手機無線充電技術的核心部件，其性能和質量直接影響著手機無線充電的效果和用戶體驗。隨著技術的不斷進步，相信手機無線充線路板將會越來越成熟，為用戶帶來更加便捷、高效的充電體驗。
