探索汽車雷達電路板的奇妙世界!
隨著科技的不斷進步,汽車雷達電路板技術正以驚人的速度改變著我們的駕駛體驗。本文將帶您深入了解這項令人驚嘆的技術,并探索其在未來科技發展中的潛力。

汽車雷達(PCB)技術是一種基于微波信號和接收器陣列的無線傳感器系統,用于檢測周圍環境并提供實時數據。它利用射頻信號與目標物體之間的交互作用,通過分析返回信號來判斷距離、速度和位置等關鍵信息。這種無線傳感器系統被廣泛應用于自動駕駛、智能安全系統和智能交通領域。
汽車雷達(PCB)技術的優勢
與傳統光學傳感器相比,汽車雷達(PCB)技術具有許多獨特優勢。首先,它在各種天氣條件下都能正常工作,無論是晴天、雨天還是大霧,都能提供準確的數據。其次,汽車雷達(PCB)技術對目標物體的探測范圍更廣,可實現高精度的距離和速度測量。此外,它具有快速響應時間和較低的功耗,為實時決策提供了強有力的支持。

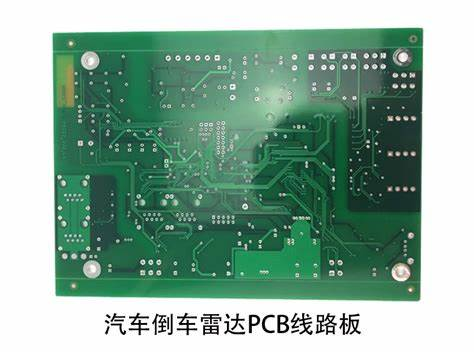

汽車雷達電路板是汽車雷達系統中的關鍵部件,在汽車安全駕駛和智能駕駛輔助方面發揮著極為重要的作用。

功能與作用
信號處理與傳輸:汽車雷達主要依靠發射和接收電磁波來探測周圍環境信息,如目標物體的距離、速度、方位角等。電路板上集成了大量的電子元件,包括射頻芯片、信號處理器、放大器等,負責對雷達發射和接收的微弱電信號進行處理、放大、濾波、調制解調以及數據轉換等操作,然后將處理后精準的信息傳輸給汽車的電子控制單元(ECU),以便車輛做出相應的決策,例如自動緊急制動、自適應巡航控制等。
控制與協調:對雷達系統內部各組件進行控制和協調工作,確保雷達各部分按照預設的程序和時序正常運行。比如控制雷達的發射頻率、發射功率、接收靈敏度等參數,使雷達能夠在不同的駕駛場景和環境條件下穩定工作,適應復雜多變的路況和天氣狀況,如雨天、霧天、強光照射等。
汽車雷達PCB技術特點
高頻高速特性:為了實現高精度的目標探測,汽車雷達通常工作在毫米波頻段(如 24GHz、77GHz 甚至更高頻率),這就要求電路板具備良好的高頻特性,能夠有效傳輸高頻信號,減少信號損失和失真。同時,為了滿足雷達系統快速的數據處理和傳輸需求,電路板的信號傳輸速度也必須足夠快,采用高速電路設計技術,如高速布線、差分信號傳輸、阻抗匹配等,以保障數據的實時性和準確性。
高可靠性與穩定性:汽車行駛環境復雜惡劣,面臨著溫度變化大(從極寒到酷暑)、振動沖擊頻繁(如行駛在顛簸路面、急剎車、碰撞等情況)、電磁干擾強(車內眾多電子設備同時工作)等諸多挑戰。因此,汽車雷達電路板必須具備高可靠性和穩定性,在選材上選用耐高溫、耐低溫、抗振動、抗電磁干擾的電子元件和材料,在設計上采用冗余設計、容錯設計、電磁屏蔽設計等手段,確保電路板在各種極端情況下仍能正常工作,不出現故障或性能下降,為汽車的安全行駛提供可靠保障。
小型化與集成化:隨著汽車電子技術的不斷發展,車內空間被各種電子設備擠占,對零部件的小型化和集成化要求越來越高。汽車雷達電路板也不例外,通過采用先進的多層板設計技術、高密度互連(HDI)技術、芯片級封裝(CSP)技術等,將更多的功能電路和電子元件集成在更小的電路板面積上,不僅節省了空間,還有利于提高系統的整體性能和可靠性,降低生產成本。

汽車雷達(PCB)技術的應用領域

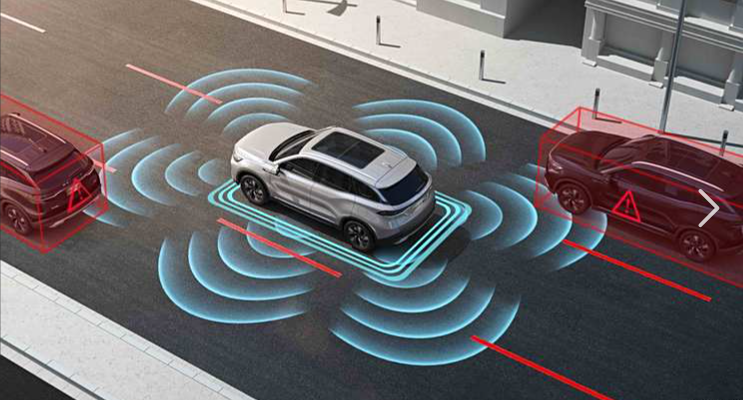

汽車雷達(PCB)技術在自動駕駛領域發揮著重要作用。通過實時檢測周圍環境并準確判斷障礙物位置和速度,它可以幫助自動駕駛系統做出及時反應,確保行車安全。此外,在智能安全系統方面,汽車雷達(PCB)技術可以用于碰撞預警、盲區監測和自適應巡航控制等功能,大大提升了駕駛者的安全感。
電路板廠認識到隨著科技不斷進步和需求不斷增長,汽車雷達(PCB)技術仍將繼續發展壯大。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
