一文帶你概覽PCB的結構及作用優點
什么是PCB?

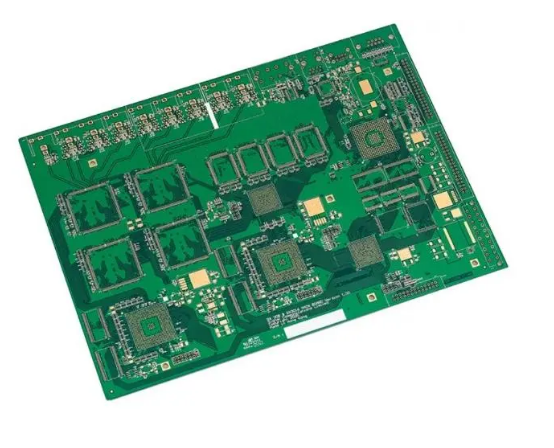

PCB是印刷電路板(Printed Circuit Board)的縮寫。它是一種用于支持和連接電子組件的基板。PCB是一種由絕緣材料制成的平面板,上面通過導電軌道、孔洞和焊盤等結構來布局和連接電子元件。它是電子設備中最常見的組件之一,用于搭建和支持電子電路。

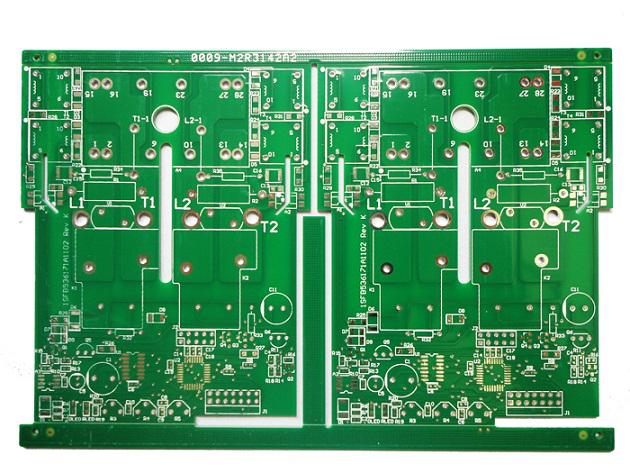

電路板結構
1.基板(Substrate):基板是PCB的主體,通常由絕緣材料制成,如玻璃纖維增強環氧樹脂(FR-4)。它提供了機械強度和支撐結構,同時具有良好的絕緣性能。
2.導線(Traces):導線是PCB上的金屬軌道,用于連接電子元件之間的電路路徑。它們通常由銅箔制成,通過蝕刻或添加電鍍等工藝形成。導線的寬度、間距和層次可以根據電路設計要求進行調整。
3.孔洞(Vias):孔洞是連接不同PCB層次的通孔。通過孔洞,可以將信號、電源和地線等引腳從一層導線引出,連接到其他層次的導線上,實現多層電路的連接。
4.焊盤(Pads):焊盤是用于連接電子元件引腳的金屬區域。它們通常位于PCB上,用于焊接元件,以確保可靠的電氣連接。
5.組件(Components):組件是安裝在PCB上的電子元件,如集成電路、電阻、電容和連接器等。它們被布局在PCB上,并通過焊接或插入等方式與PCB的導線和焊盤連接。

PCB的作用
PCB的主要作用是提供電子組件之間的電氣連接和機械支持。它可以容納電子元件,如集成電路、電阻、電容和連接器,并通過導線或導軌將它們連接起來。PCB還提供了穩定的物理支撐結構,確保電子組件能夠安全地安裝在其中。
PCB的設計和制造是電子產品開發過程中重要的一環。設計師使用專業的電路設計軟件來繪制電路圖,并根據設計要求布局元件和連線。隨后,制造商會將設計轉化為實際的PCB,這涉及到切割、穿孔、蝕刻、添加電鍍等一系列工藝步驟。
PCB的優點

提供了電子組件之間可靠的電氣連接。
通過多層堆疊和設計優化,可實現高密度布局,節省空間。
提供了結構穩定性和機械支持。
可以方便地進行大規模生產和組裝。
可以根據需求進行定制設計,適用于各種電子設備。
總之,PCB是電子組件之間連接和支持的重要基礎,廣泛應用于計算機、手機、電視、汽車電子、醫療設備等各個領域的電子產品中,是現代電子技術發展中不可或缺的組成部分。
PCB廠也將適應PCB產品的高需求,生產制造出更高質量的電路板產品,推動現代電子科學技術不斷向前發展。
