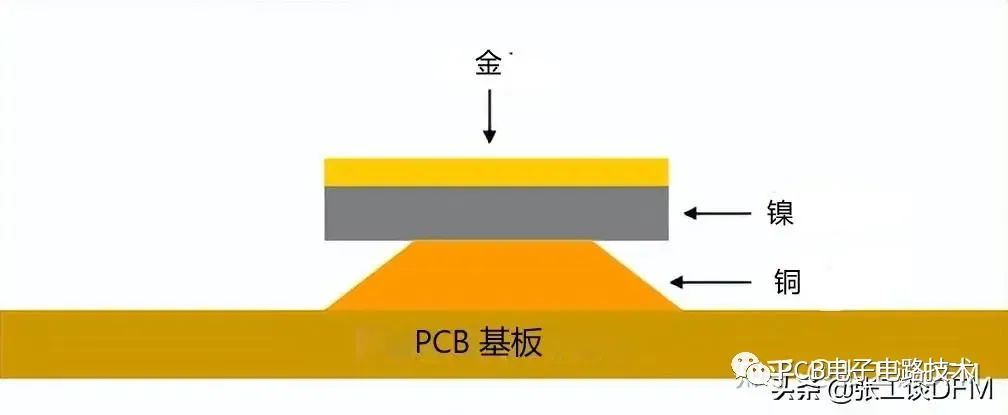

化學鍍鎳沉金 (ENIG)

雖然這種涂層工藝具有較長的保質期并且有利于電鍍通孔，但它是一個復雜且昂貴的工藝，不可返工并且已知會導致信號射頻電路中的損耗。

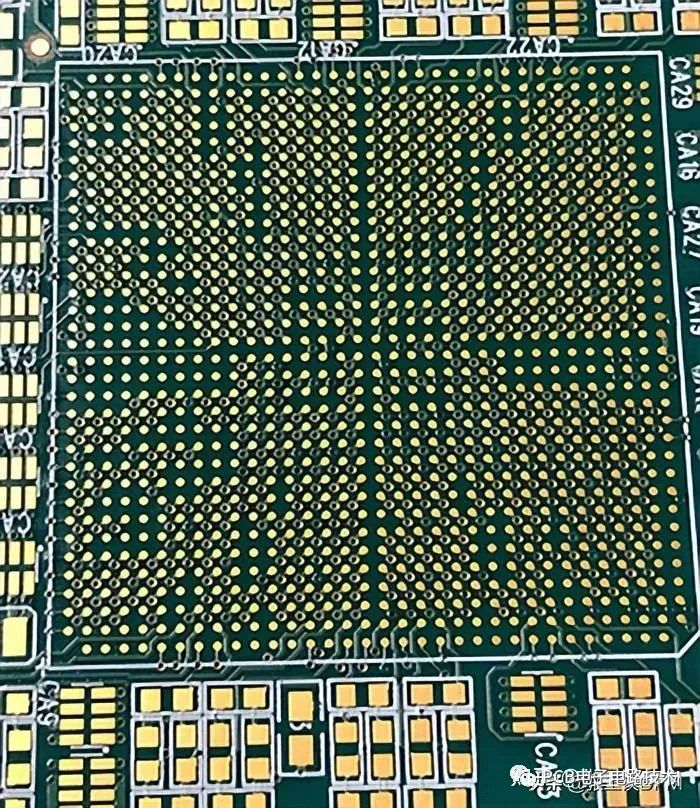

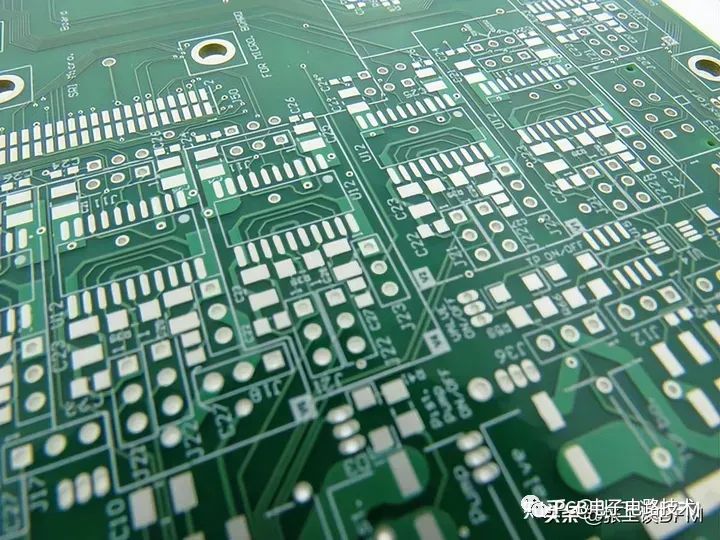

PCB上的ENIG表面處理示例

化學鍍鎳沉金 (ENIG)的優點：

• 平坦的表面
• 無鉛
• 適用于 PTH（鍍通孔）
• 保質期長

化學鍍鎳沉金 (ENIG)的缺點：

• 昂貴的
• 不可返工
• 黑墊/黑鎳
• 來自外星人的傷害
• 信號損失 (RF)
• 復雜的過程

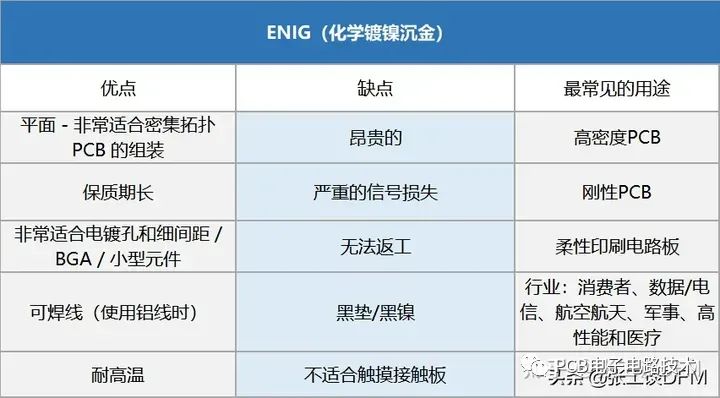

化學鍍鎳沉金 (ENIG)的優缺點

4、有機可焊性防腐劑 (OSP)

OSP（有機可焊性防腐劑）或抗銹蝕劑通常使用傳送帶工藝在暴露的銅上涂上一層非常薄的材料保護層，從而保護銅表面免受氧化。

這層膜必須具有抗氧化、抗熱震、防潮等特性，以保護銅表面在正常環境下不生銹（氧化或硫化等）。

但在后續的高溫焊接中，這層保護膜必須很容易被助焊劑快速去除，使裸露的干凈銅面能立即與熔化的焊錫結合，在極短的時間內形成牢固的焊點。

換句話說，OSP 的作用是充當銅和空氣之間的屏障。

OSP的一般流程是：脫脂->微蝕->酸洗->純水清洗->有機涂層->清洗。

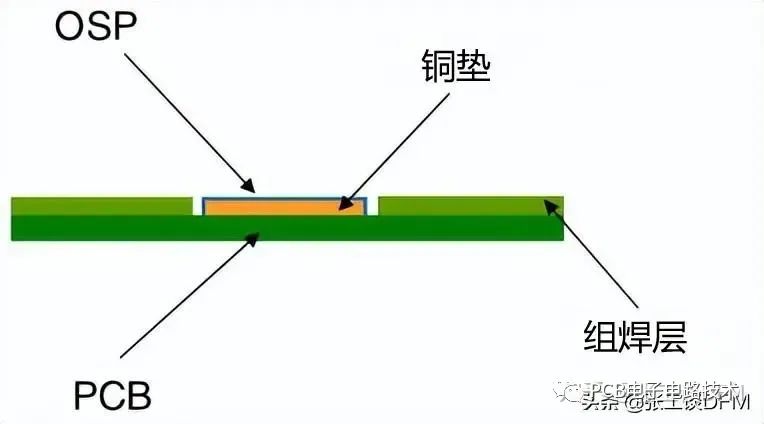

有機可焊性防腐劑 (OSP)

OSP 使用一種水基有機化合物，可選擇性地與銅結合，并提供有機金屬層，在焊接前保護銅。與其他常見的無鉛飾面相比，它也非常環保，因?yàn)楹笳叩亩拘愿蠡蚰芎母摺?/span>

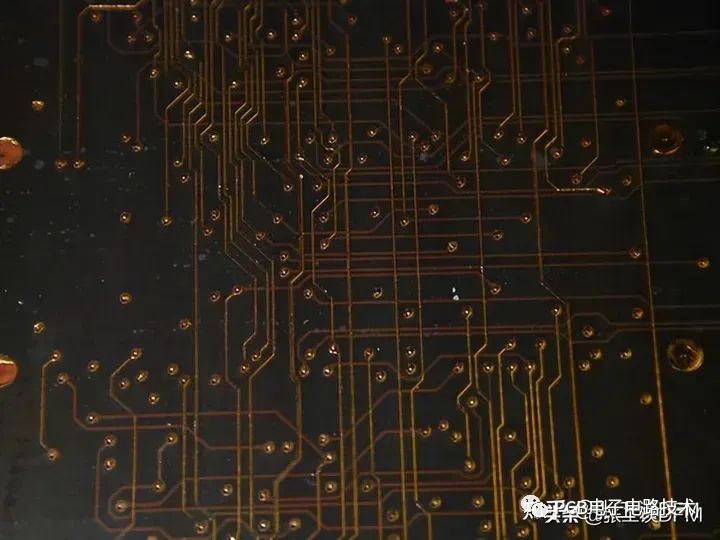

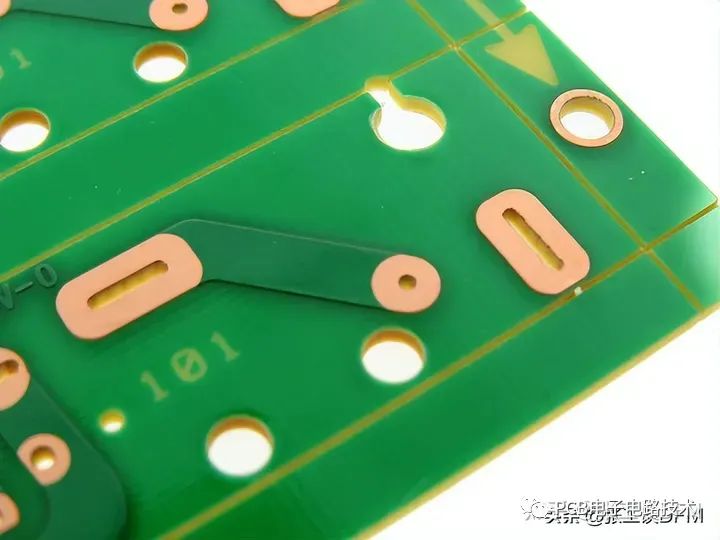

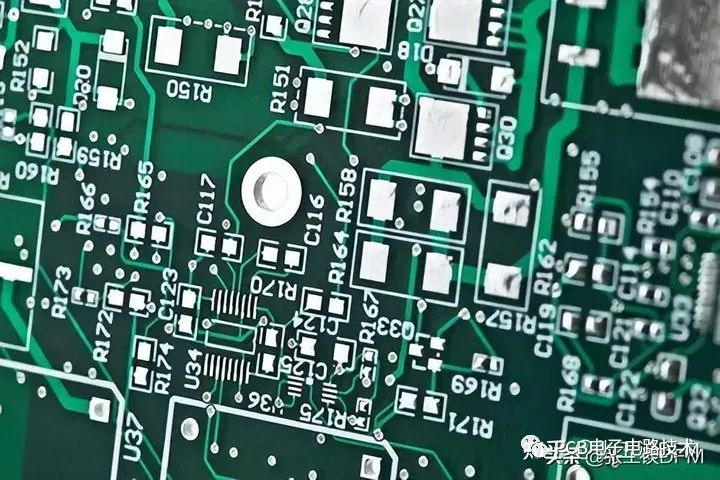

具有 OSP 表面處理的印刷電路板

有機可焊性防腐劑 (OSP)的優點：

• 平坦的表面
• 簡單的工藝，非常光滑的表面，無鉛焊接和 SMT
• 可返工，適用于臥式生產線
• 成本效益
• 環保

有機可焊性防腐劑 (OSP)的缺點：

• 無法測量厚度
• 不適合 PTH（鍍通孔）
• 保質期短
• 可能導致 ICT 問題
• 最終組裝時暴露的銅
• 敏感處理
• 不能焊接（返工）超過兩次
• 不適用于壓接技術和線裝訂
• 不方便目測和電測
• 需要注入氮氧化物的 SMT

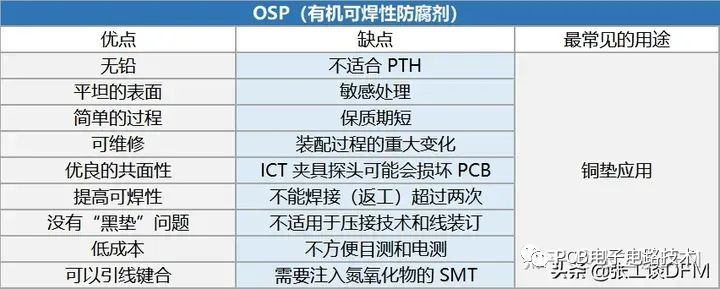

有機可焊性防腐劑 (OSP)的優缺點

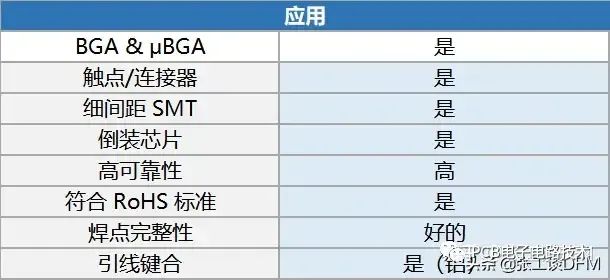

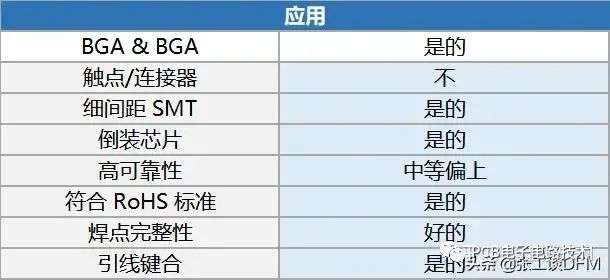

有機可焊性防腐劑 (OSP)應用

5、沉銀

沉銀是通過將銅 PCB 浸入銀離子槽中而應用的非電解化學表面處理。它是具有 EMI 屏蔽的電路板的理想選擇，也用于圓頂觸點和引線鍵合。銀的平均表面厚度為 5-18 微英寸。

考慮到 RoHS 和 WEE 等現代環境問題，沉銀比 HASL 和 ENIG 更環保。它也很受歡迎，因?yàn)樗某杀镜陀?ENIG。

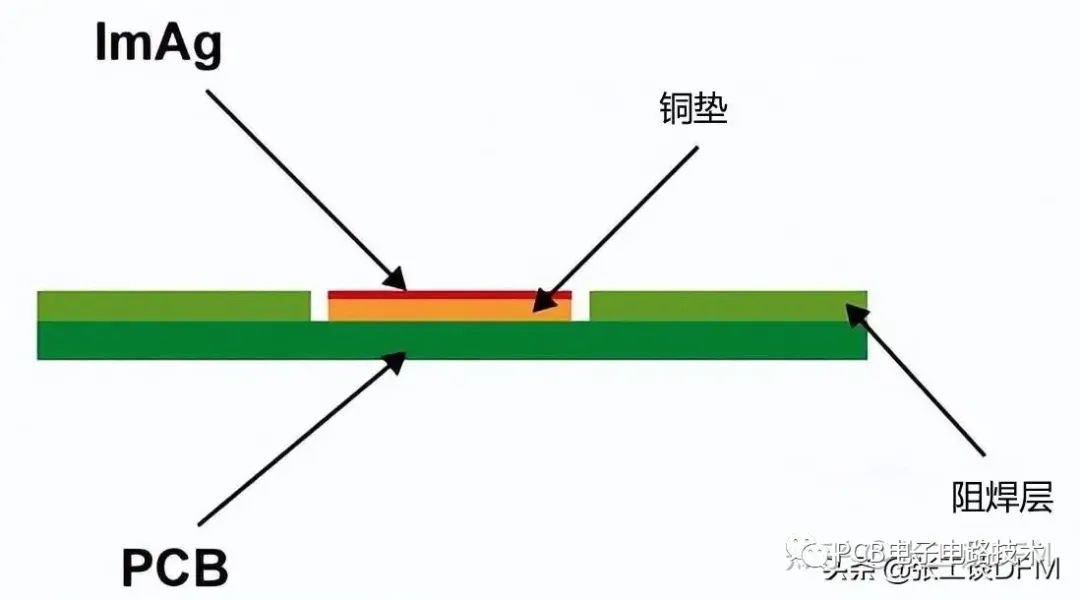

沉銀工藝

即使經過沉銀工藝加工的PCB暴露在高溫、潮濕和污染環境中，它仍然可以提供良好的電性能并保持良好的可焊性，即使它會失去光澤。

浸銀是一種置換反應，直接給銅鍍上一層純銀。

有時，浸銀與 OSP 涂層結合使用，以防止銀與環境中的硫化物發生反應。

常見應用包括平面要求，其中可能包括：

• 薄膜開關
• EMI 屏蔽
• 鋁線鍵合
• 非常精細的痕跡

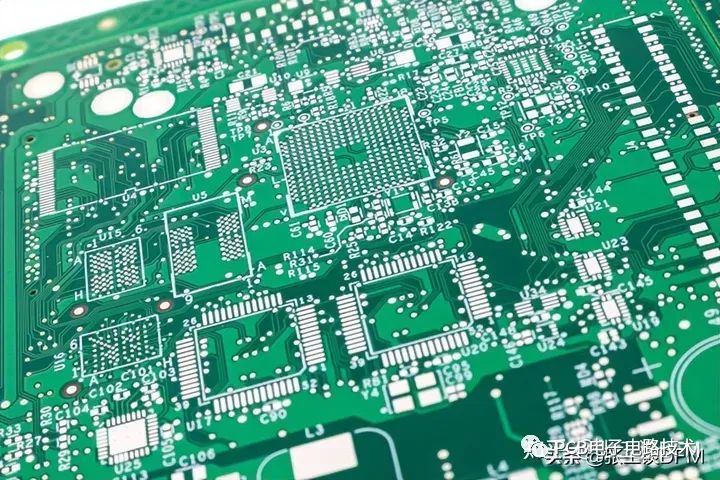

具有浸銀表面處理的印刷電路板

沉銀的優點

• 可焊性高。
• 良好的表面平整度。
• 低成本和無鉛（符合 RoHS 標準）。
• 適用于鋁線鍵合。

沉銀的缺點

• 存儲要求高。
• 容易被污染。
• 從包裝中取出后組裝窗口短。
• 難以進行電氣測試。

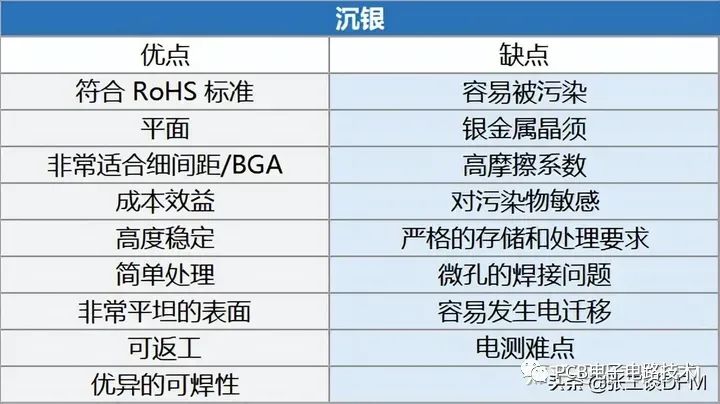

沉銀的優缺點

6、化學鍍鎳-化學鍍鈀浸金 (ENEPIG)

化學浸金鍍層材料具有銅-鎳-鈀-金層結構，可直接引線鍵合到鍍層。最后一層金非常薄，就像 ENIG 中的情況一樣。金層很軟，就像在 ENIG 中一樣，因此過度的機械損傷或深度劃痕可能會暴露鈀層。

與 ENIG 相比，ENEPIG 在鎳和金之間有一層額外的鈀層，進一步保護鎳層免受腐蝕，防止 ENIG 飾面可能出現的黑墊。

Ni 的沉積厚度約為3~6μm，鈀的厚度約為0.1~0.5μm，金的厚度為0.02~0.1μm。

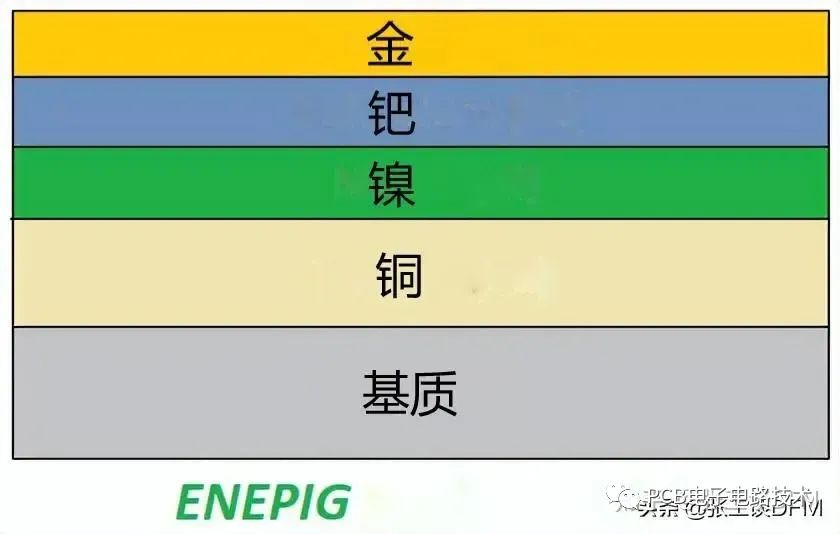

ENEPIG 表面處理由四個金屬層組成：

• 銅
• 鎳
• 鈀
• 金

學鍍鎳-化學鍍鈀浸金 (ENEPIG)

ENEPIG 和 ENIG 之間的區別在于添加的鈀層。鈀有助于保護鎳層免受腐蝕，這有助于防止出現“黑墊”。這是 ENEPIG 相對于 ENIG 表面光潔度的顯著優勢之一。位于鈀頂部的沉金層通過保護和保存下方的鈀來提供幾乎完整的電路板保護。

ENEPIG 表面光潔度能夠滿足超苛刻的要求

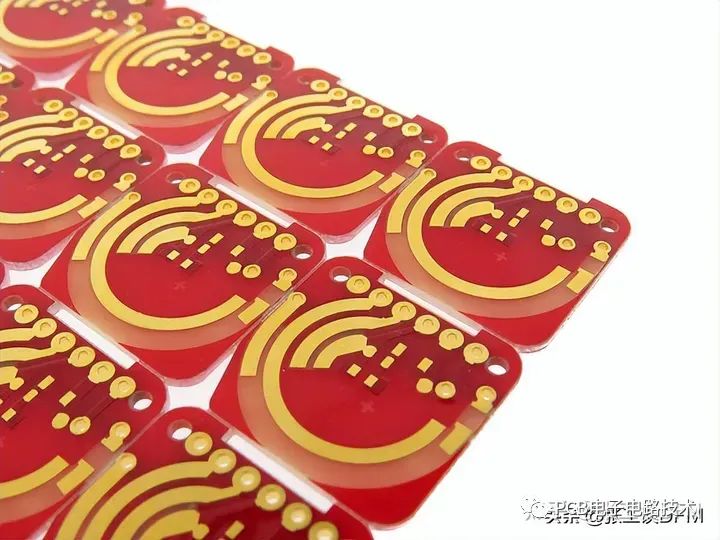

具有化學鍍鎳化學鍍鈀浸金 (ENEPIG) 表面處理的印刷電路板

化學鍍鎳化學鍍鈀浸金 (ENEPIG) 表面處理的優點：

• 極其平坦的表面
• 無鉛含量
• 多循環組裝
• 優秀的焊點
• 引線鍵合
• 無腐蝕風險
• 12 個月或更長時間的保質期
• 沒有黑墊風險

化學鍍鎳化學鍍鈀浸金 (ENEPIG) 表面處理的缺點：

• 還是有點貴
• 可重用但有一些限制
• 處理限制

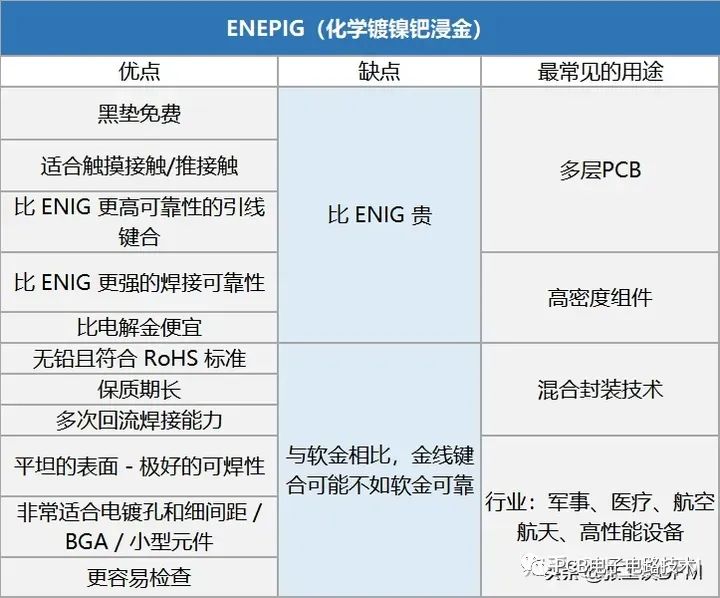

化學鍍鎳化學鍍鈀浸金 (ENEPIG) 表面處理的優缺點

7、硬電解金

軟硬結合板廠了解到，硬金，技術上稱為硬電解金，由鍍?cè)阪囃繉由系囊粚咏鸾M成。鍍金的純度將這種表面處理分為硬金（純度 99.6%）或軟金（純度 99.9%），通常用于邊緣連接器手指等高磨損區域。

硬金與軟金的選擇取決于你要?jiǎng)?chuàng)建的應用類型。

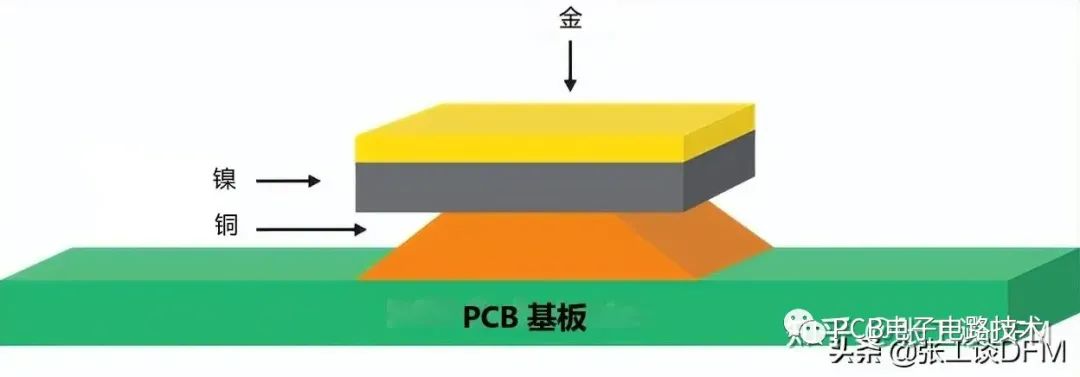

硬金電鍍或電解金電鍍?cè)阢~表面上的鎳層上使用薄金覆蓋。該工藝產生了非常耐用的金層，這使得硬鍍金在 PCB 行業中非常普遍。盡管金的存在使該過程變得昂貴，但它為焊接提供了完美的表面。

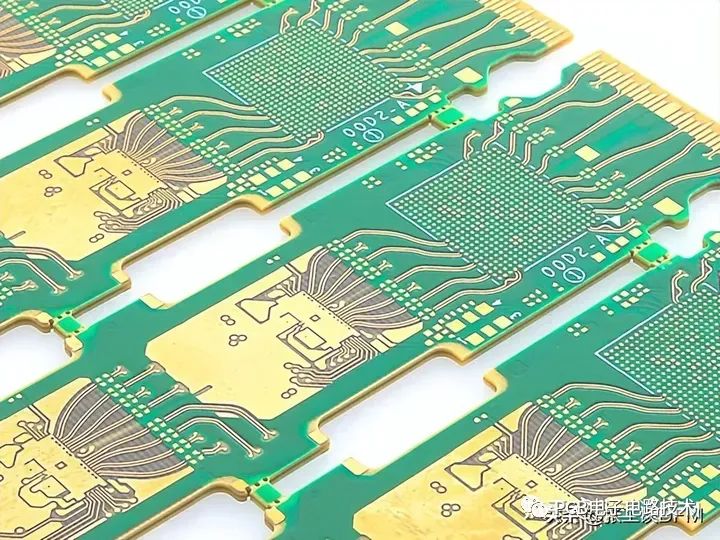

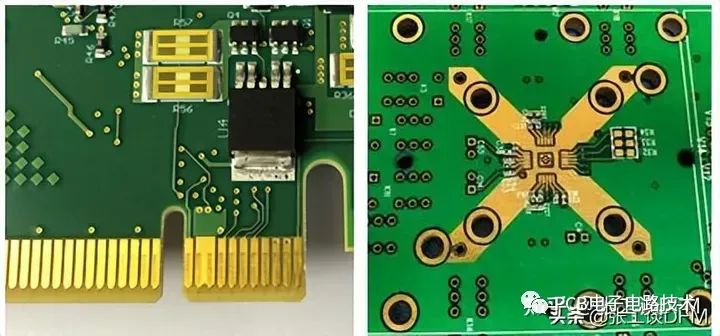

硬/軟金表面處理示例

硬金表面處理

硬金是一種金合金，含有鈷、鎳或鐵的絡合物。在鍍金和銅之間使用低應力鎳。硬金不適合引線鍵合。

建議對使用量大且磨損可能性高的組件和應用使用硬金表面處理，例如：

• 互連載板
• 邊緣連接器手指
• 鍵盤
• 聯系人

硬金表面處理的厚度會因應用而異。當硬金用于軍事應用時，最小厚度應為 50 -100 微英寸。

非軍事應用需要 25 到 50 微英寸。以下是推薦的最小和最大厚度值：

• IPC 最大可焊厚度建議為 17.8 μin
• 25 μin 金超過 100 μin 鎳，適用于 IPC 1 類和 2 類應用
• 用于 IPC 3 類應用的 100 μin 鎳上的 50 μin 金

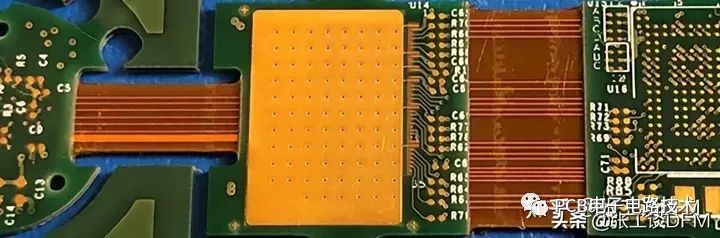

帶金的印刷電路板 - 硬金表面處理

硬金的優點：

• 堅硬、耐用的表面
• 無鉛
• 保質期長

硬金的缺點：

• 非常貴
• 額外加工/勞動密集型
• 抗蝕劑/膠帶的使用
• 需要電鍍/母線
• 劃界
• 其他表面處理的困難
• 蝕刻底切會導致開裂/剝落
• 17 μin 以上不可焊接
• 除手指區域外，飾面并未完全封裝走線側壁

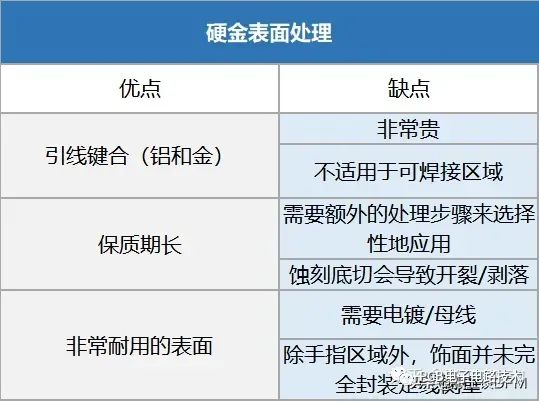

硬金的優缺點

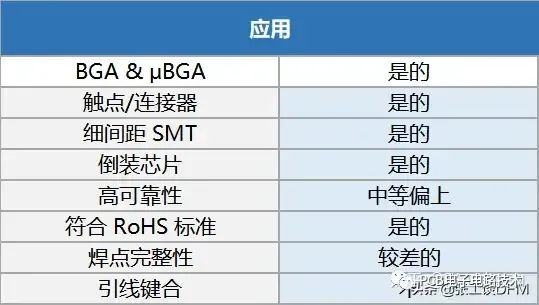

硬金的應用

軟金表面處理

顧名思義，柔軟的金飾面在外層鍍金上含有更高的金純度。軟金的純度為 99.9%。

PCB上的軟金表面處理示例

軟金飾面用于主要設計用于需要引線鍵合、高可焊性和可焊性的應用的電路板。與硬金相比，軟金產生更堅固的焊接接頭。

電解鎳/金具有不同厚度的鍍金層

一般來說，在所有其他因素相同的情況下，電解鎳/金是最昂貴的 PCB 表面處理。但是，某些應用確實需要電解鎳/金表面光潔度。

四、如何選擇 PCB 表面處理？

2、 可焊性和潤濕性

使用 PCB 時，可焊性始終是一個關鍵因素。OSP 和 ENEPIG 等特定表面處理已被證明會阻礙可焊性，而諸如 HASL 等其他表面處理則非常適合。

3、金線或鋁線鍵合

如果你的 PCB 需要金線或鋁線鍵合，可能僅限于 ENIG 和 ENEPIG。

4、儲存條件

如前所述，某些表面處理（如 OSP）會使PCB 在處理時變得脆弱，而其他表面處理則提高了耐用性。在考慮存儲和處理要求時應事先考慮，只有當可以滿足無風險存儲和處理要求時，才應使用使 PCB 變得脆弱的表面處理。

5、焊接周期

PCB 要焊接和返工多少次？許多表面處理都是返工的理想選擇。然而，諸如浸錫之類的其他方法并不適合返工。

6、PCB 表面處理——RoHS 合規性

在確定要使用的表面光潔度時，RoHS 合規性至關重要。通常，所有使用鉛的表面處理都不適合 RoHS 合規性，應避免使用。

根據上面對每種表面光潔度的介紹，一些屬性是作為選擇標準的最重要的元素。下表顯示了每種表面光潔度具有和不具有的屬性。

根據 PCB 產品的具體要求和特性，你可以按照此表選擇完美的表面光潔度選項。

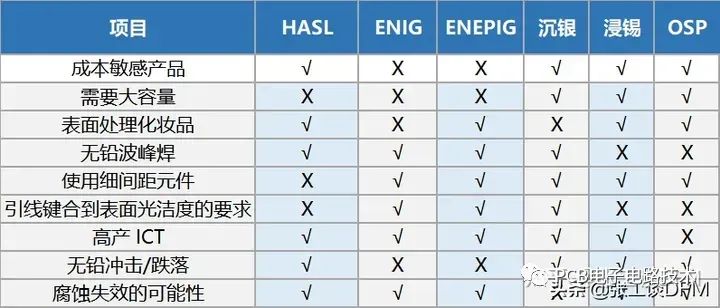

PCB 表面處理的對比

總而言之，對于表面光潔度選擇的類型，必須選擇最佳類型，才能完成眾多功能。每種類型的表面處理都有其自身的優點和缺點。有一些工程技巧可以解決由表面光潔度的缺點引起的問題。例如，對于OSP潤濕力較低的缺點，有一些解決方案，例如改變板可焊性電鍍或波峰焊合金，增加頂面預熱等。關鍵是必須考慮所有可能的因素以獲得理想的性能。
