汽車攝像頭線路板廠之汽車芯片:重陷供應危機?
汽車攝像頭線路板廠了解到,7月23日,日本在3個多月前宣布的23項芯片制造設備出口管制政策,開始生效。而中國對鎵鍺的管制條例,也將在8月1日生效。全球半導體分工體系,正在碎片化。
7月20日,臺積電的第二季度財報,基調不是太理想,這是意料之中的,意外的是下滑幅度有點大。

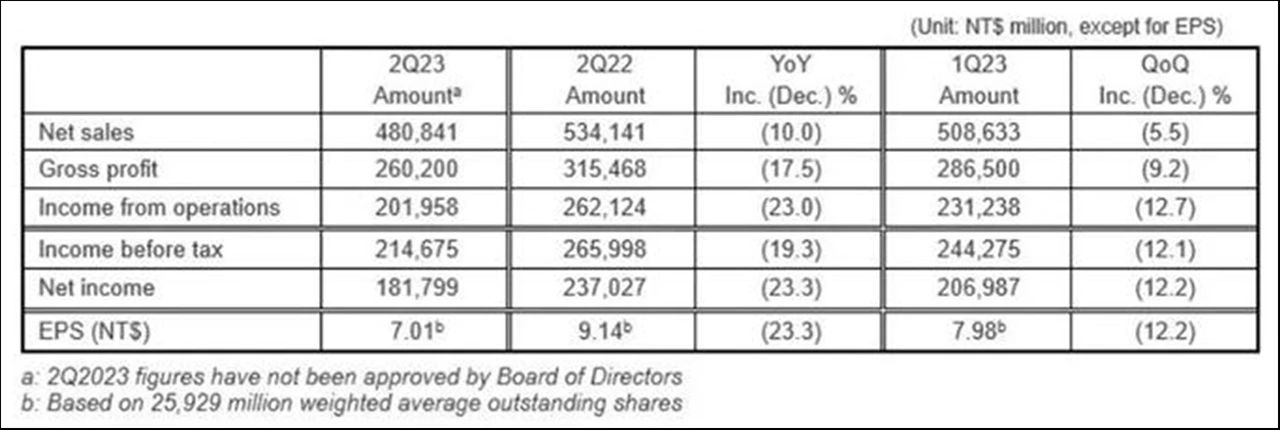

臺積電第二季度營收下滑10%(以美元計下滑13.7%),凈利潤同比下跌23%、環比下跌12.2%。不但為4年來首個季度盈利衰退,而且第一季度已經不利的局面,變得更嚴重了。

1
放慢節奏,被迫還是主動
臺積電董事長劉德音還在電話會議上宣布,美國亞利桑那州工廠(5nm代工項目)的投產時間推遲一年,到2025年。劉德音給出的原因,是熟練工短缺、建廠成本高企。
軟硬結合板廠了解到,其實這兩條原因,在臺積電宣布該項目之時,就已經被輿論反復指出了,臺積電高層不可能不知道。他們事先不知道的是,應對措施不如預期的那樣有效。

在2020年5月,即該項目宣布之初,臺積電前董事長張忠謀稱,在美國建廠的成本,可能比臺灣高50%。而臺積電當時承諾投資120億美元,已經考慮了成本差異。2022年12月,臺積電將投資追加到400億美元。
勞動力也是如此。當初已經預料到當地難以找到熟練技術工人、合格工程師。臺積電因此宣布了干部外派計劃,上千名臺積電員工攜家帶口赴美“出長差”。但是廠方宣布的赴美待遇打了折扣,而且臺灣員工需要加班,不熟悉業務的當地員工不需要加班,后者待遇反而比前者高。
一連串的抱怨與不和,令英特爾和三星成功挖角“大量”臺積電赴美的員工。臺積電不得不再從臺灣派人,但在臺員工早已知曉美國同事的遭遇。這讓臺積電焦頭爛額。
臺積電的殘酷加班和服從文化,在美國不出意外地與當地職業文化激烈碰撞。只不過代價如此之高,臺積電還是沒想到。

也有人認為,自2022年晚些時候,全球芯片需求就走了下坡路。但與此同時,汽車仍舊缺芯。奇異的反差,很容易讓人無所適從。

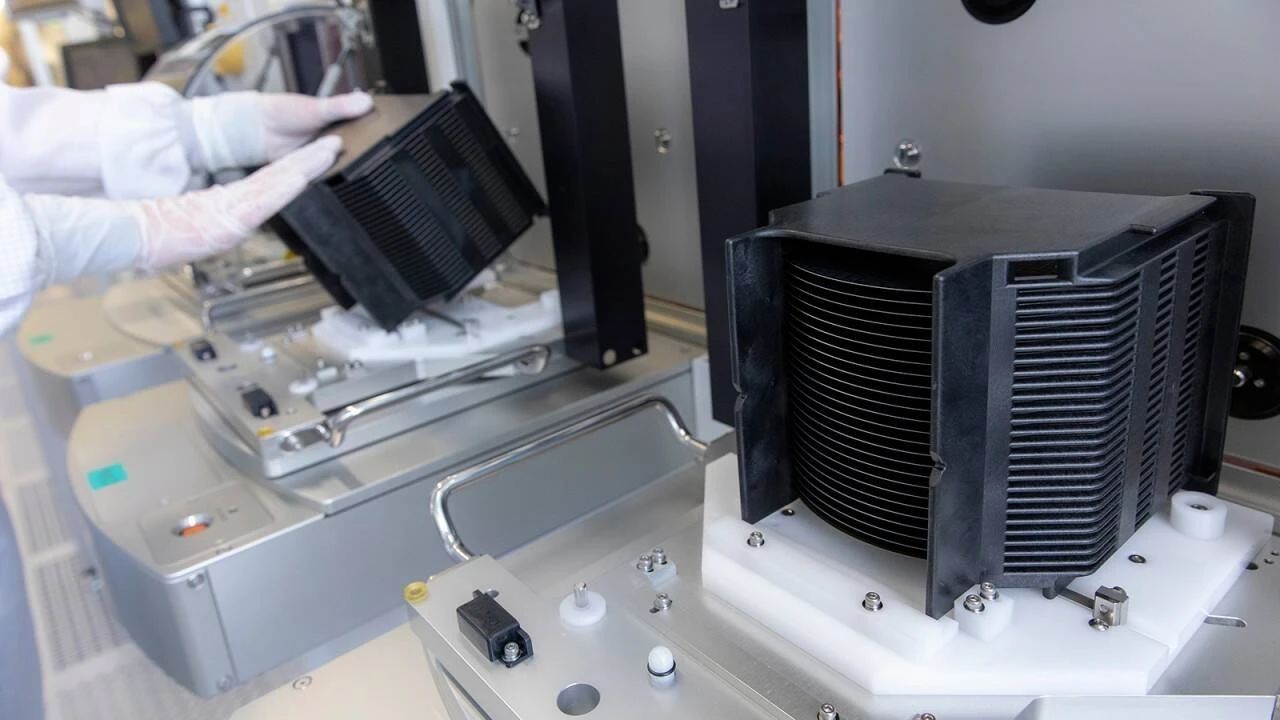

臺積電是先進制程的全球優勢代工方。7nm、5nm業務,占了臺積電營收的53%。臺積電的3nm工藝進入量產階段,2nm(N2X、N2P)將在2025年進入量產。
而AI相關需求以50%年復合增長率提升,并未將高端需求下跌平滑掉。AI處理器占臺積電營收大概6%。
但是,推動制程攀高的主要市場力量,不是汽車,也不是軍事應用,而是消費電子。消費電子由于全球經濟的轉冷(美國一連串的加息抽水),2022年就開始從疫情不正常的高需求臺階上掉下來。
既然先進制程需求看跌,臺積電放慢亞利桑那項目的建設節奏,是可以理解的,更像是一種主動的選擇。

值得一提的是,美國的《芯片法案》和亞利桑那的投資補貼,前者需要臺積電把產品做出來,后者是廠子運營起來抵稅。總之,看不到芯片出廠,這些補貼的絕大部分都拿不到。
臺積電當然會算賬,如果建設超支和流片價格下跌,就把補貼吃光,那么亞利桑那項目的價值就大打折扣。而且這一項目發起,包含了明顯的脅迫,本質上不是一個商業決策。
2
汽車高制程芯片需求抬頭
與消費電子相比,新能源汽車演變到現在,對芯片的需求進入了相對復雜的階段。汽車商品價值當中,增速最快的,是與算力相關的芯片價值。其實這和其他智能化產品的邏輯是相似的,算力越高價值越高。
IGBT、碳化硅從40nm到160nm,而各種ECU、MCU的需求,集中在28-60nm。唯獨與集中算力掛鉤的芯片,目前站在汽車行業需求的前沿。

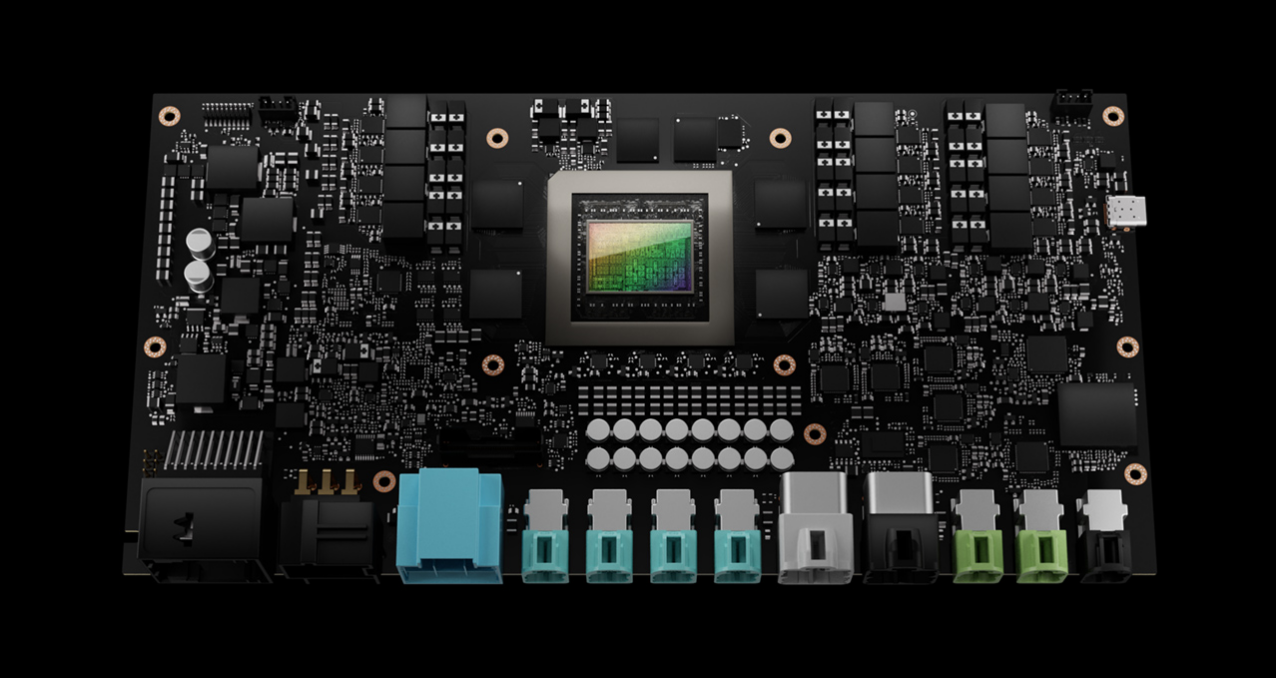

主流已經是7nm,其代表是英偉達的Orin X(智能駕駛芯片)和高通的8155(智能座艙芯片),兩者都是7nm制程。而特斯拉下一代的自動駕駛芯片HW5.0為4nm,由三星代工。只不過,無論特斯拉還是三星,都還未準備好,是未來三四年的“期貨”。

可以看出,汽車“雙智”訴求,引領了高制程芯片上車的趨勢。
臺積電努力的方向,就是爭取汽車“雙智”芯片的代工。以前這一部分流片訂單,臺積電都是看不上的,體現在報價過高、排期滯后、提前100%付款要求。自從消費電子走低之后,臺積電就不得不主動出來接活,包括推出7nm汽車實現平臺(車機、自動駕駛芯片)的代工流程。
3
危機再臨的預期
HDI廠了解到,盡管如此,臺積電仍以先進制程為主。而汽車芯片短缺則以成熟制程為主,其中發展到頂點是在2021年,汽車芯片短缺高達19%-25%。整個行業的整車交付,都受到廣泛的影響。
而汽車產量因缺芯而削減的產量,占到單車芯片短缺量的一半左右。這意味著一些車型被迫放棄某些功能,整車廠尋求其他非正常途徑解決芯片供應,也彌補了部分短缺。
而今年汽車芯片的短缺情況大概在8%-13%。好消息是主機廠已經適應了短缺,一些大廠開始“以料定產”,或者承諾一個非常寬泛的交車周期。

汽車芯片今年的市場規模大概是668億美元,而全球芯片市場今年交易的總額被預測為5320億美元。雖然這兩個數字來源不同,預測模型都很粗糙,但前者占后者12.5%的量級,還是能說明問題。即汽車芯片短缺,與芯片周期下行,可能同時發生。
在2023年5月,全球半導體產業實現了總計407億美元的銷售,環比增長1.7%,同比下降21.1%。
自2020年起,美國組織盟友對華實施了芯片切斷供應鏈和需求的一攬子舉措,刺激了中國加速芯片投資。從全球角度,芯片從設計到需求的全球分工體系,已經被切割成一塊一塊的自留地,每一方都要求把關鍵制造環節掌握在自己手里。
中國的主機廠為了應對缺芯危機,最快捷的方式是成立“保供小組”,有的車企按照芯片專業門類,成立了多達上百個小組。但中長期措施,則都轉向推動芯片采購,走國產替代進程。而即便是跨國企業,也必須配合。
不過,有些主機廠將條件暫時放寬至采購“中國產”芯片,而非采購中國企業生產的芯片。這意味著跨國芯片供應商在華產能,是可以納入采購范圍的。從長期角度,這一條件早晚會收窄,其進程取決于國內芯片行業的產能發育。

現在芯片行業,和3年前芯片危機剛發生時情況差不多。行業內的資金,向先進制程上投的多,成熟制程投的少。
這意味著,即便芯片下行周期內,汽車芯片更嚴重的短缺,仍然有可能在18-24個月內發生。做出這種判斷,是因為新能源和智能化的普及,新車的平均芯片用量已經超過1100枚,即便產量有小幅增長,芯片總需求,相比3年前也會快速上揚。
這種前景下,業內一些高管呼吁向成熟制程更多投資,建立更多的成熟制程代工廠。但是,高端芯片的走低,仍未能驅動資金向成熟制程廣泛轉移。這也加重了未來汽車芯片短缺的預期。
4
美國或干預高制程芯片需求
美日荷協議,無論意圖如何,都無法取締中國作為芯片市場的地位,只是拖慢中國整合芯片供應鏈的腳步。不過,此舉引發的次生影響將中長期化。
有消息稱,汽車使用的先進制程芯片,也被美國人也盯上了。
同樣在7月20日,美國交通部長皮特·布蒂吉格表示,對美國市場上的中國自動駕駛技術供應商存在“國家安全擔憂”。在17日四名議員寫給布蒂吉格的信中,議員們擔心的是自動駕駛路測,對美國基礎設施數據收集,可能傳回中國。
但到了部長嘴里,就變成要對中國自動駕駛供應商進行限制。這種言論會不會導致對中國自動駕駛公司和主機廠進行制裁?

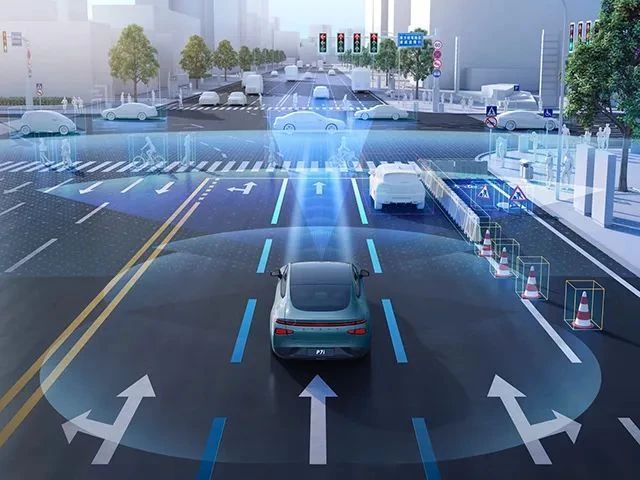

自動駕駛核心就那么幾樣:算法、系統、芯片、傳感器。美國想下手,也只能瞄準芯片,因為其他的軟硬件不在美國干預能力范圍內。

目前此事還只處于吹風狀態,但幾年來的經驗告訴我們,不管事情走向看上去有多么荒謬,但只要存在理論上的最壞可能,就有可能演變成現實。這一點,在AI領域早就發生過了(英偉達A100、H100,AMD的MI250等GPU被禁售,英偉達被迫推出中國特供版A800)。
如果不認為這個預判危言聳聽的話,主機廠和一級供應商,應該現在就啟動先進制程芯片(基本都和大算力有關)的“危機應對機制”(如果有的話),至少應該馬上著手大量囤貨。而臺積電故意放慢節奏甚至暫停逆周期建設的舉動,可能造成“供應過剩”的錯覺。
汽車天線PCB廠認為將二者混為一談是危險的,汽車芯片市場有自己的獨立規律。汽車芯片甚至都未來得及經歷一個完整的周期。因此,應拋棄周期認識,提前部署應對下一個短缺浪潮。
