電路板廠問大家什么是電磁兼容性？

電磁兼容性（EMC）是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此，EMC包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值, 即(EMI)電磁干擾；另一方面是指器具對所在環境中存在的電磁干擾具有一定程度的抗擾度，即(EMS)電磁抗擾度。即：

如何有效提升電路板的電磁兼容性

一、采用正確的布線策略

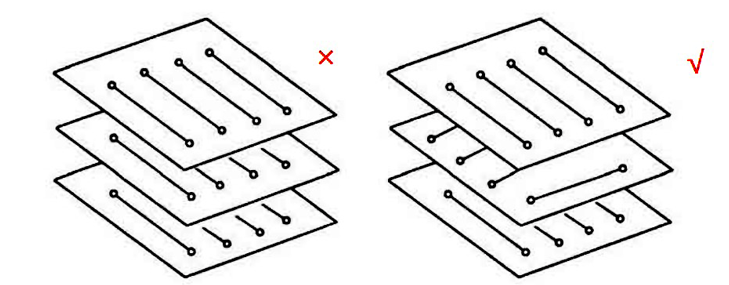

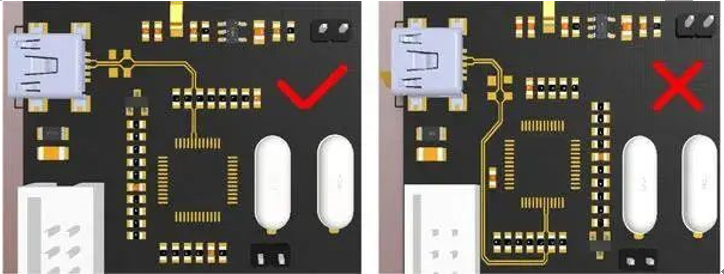

采用平等走線可以減少導線電感，但導線之間的互感和分布電容增加，如果布局允許，最好采用井字形網狀布線結構，具體做法是印制電路板的一面橫向布線，另一面縱向布線，如下實例：

二、選擇的導線寬度需要合理

由于瞬時電流在印制線條上所產生的沖擊干擾主要由印制導線的電感成分造成的，因此需要盡量減小印制導線的電感量。印制導線的電感量與其長度成正比，與其寬度成反比，因而短而精的導線對抑制干擾是有利的。時鐘引線、行驅動器或總線驅動器的信號線常常載有大的瞬變電流，印制導線要盡可能地短。常見分立元件電路，印制導線寬度在1.5mm左右時，即可滿足；對于集成電路，印制導線寬度可在0.2～1.0mm之間。

三、避免過長的平等走線

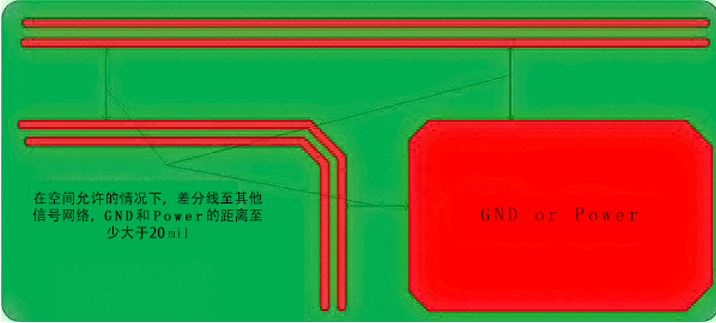

為了抑制印制電路板導線之間的串擾，在設計布線時應該盡量避免過長的平行走線，盡可能拉開線與線之間的距離，信號線與地線及電源線也是盡可能不交叉。在一些對干擾十分敏感的信號線之間設置一根接地的印制線，也是可以有效地抑制串擾，如下所示：

、
