汽車軟硬結合板廠帶你了解PCB為什么會翹曲?PCB翹曲還有救嗎?(上)
為了正確放置SMT組件,PCB必須保持完全平整。為了準確放置,貼片機必須將SMT組件釋放到所有組件的電路板上方相同高度。
如果PCB有翹曲,也就是說不平整,則機器在將元件放置在電路板上時,在釋放元件時無法保持恒定的高度——這會影響放置的準確性,尤其是對于細間距元件。
此外,平面PCB有助于在回流期間將SMT組件保持在適當?shù)奈恢谩H绻亓鳡t內的高溫導致電路板平整度發生變化,則SMT組件可能會因?yàn)樗鼈兤≡谌廴诤噶仙隙鑫恢茫瑥亩鴮?dǎo)致焊料橋接和開路。
一、汽車軟硬結合板廠告訴你什么是PCB翹曲?
PCB通常由玻璃纖維和其他一些復合材料制成,大多數PCB僅層壓一次并且非常簡單。

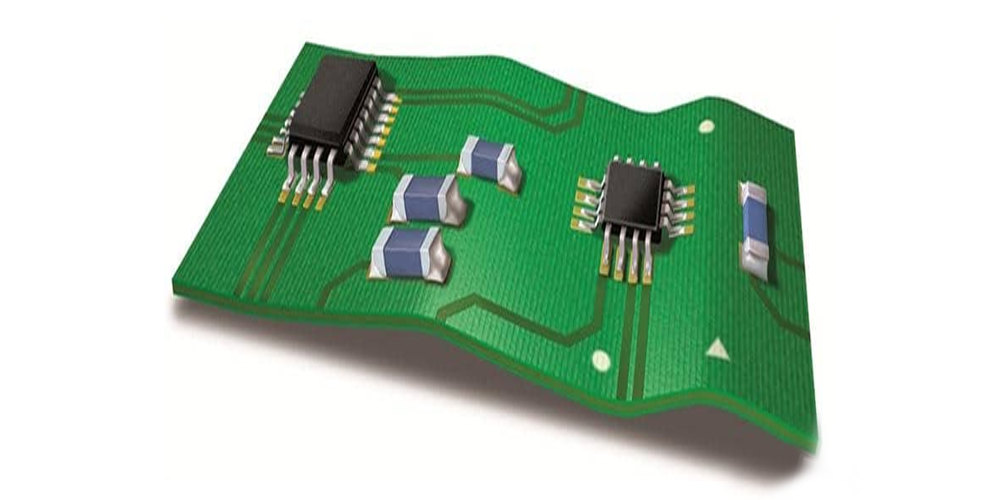

PCB翹曲就是PCB形狀改變了,具體的如下圖所示,很明顯的PCB翹曲。

PCB翹曲
二、PCB翹曲標準是多少?
根據IPS標準,所需貼裝PCB的翹曲度(WD)應小于或等于0.75%。也就是說,當WD大于0.75%時,應判斷為翹板,或缺陷產品。
實際上,在不安裝元件而只需要插件的情況下,板的平整度要求更低,WD標準可以小于或等于1.5%。
當然,有些廠家為了滿足更高的客戶需求,他們可以追求更嚴格的標準,有些WD標準需要小于或等于0.5%,甚至這個要求達到小于或等于0.3%。
三、PCB翹曲度的計算公式
翹曲,顧名思義,就是PCB印制板是否平整,能否完美地插入板子的孔洞和表面貼裝焊盤中。
翹曲通常是指塑件表面未按設計形狀成型的變形。影響翹曲的因素很多,所以在生產過程中一定要注意。畢竟,每一個微小的錯誤都可能使整個電路板報廢。那么如何計算PCB的翹曲?

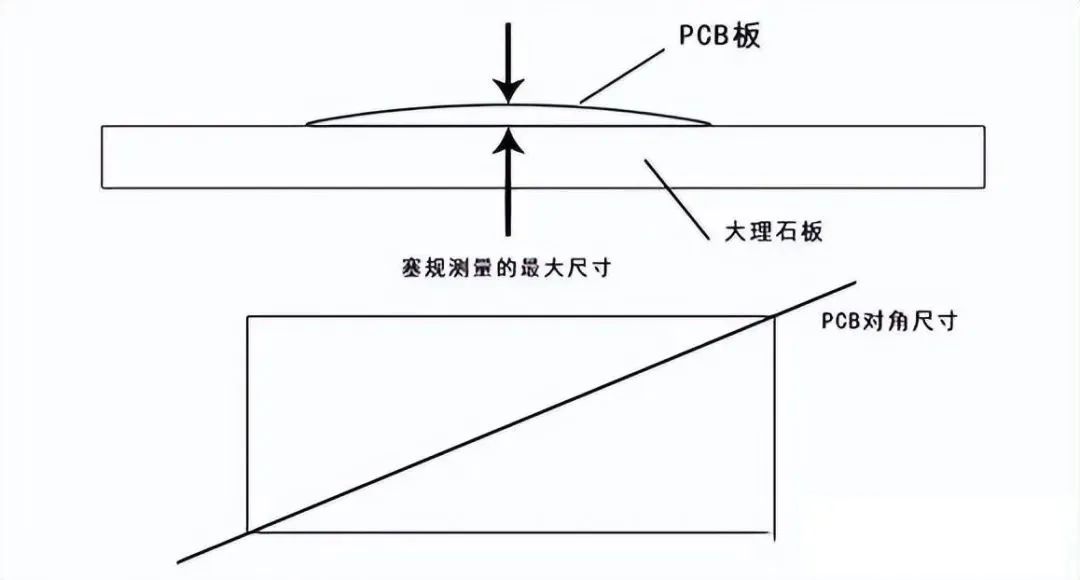

PCB翹曲度計算公式:
翹曲=單角翹曲高度/(PCB對角線長度*2)*100%

PCB翹曲度計算公式
在自動插線中,如果PCB不平整,會造成定位不準,甚至?xí)?dǎo)致自動插機死機。如果在元件焊接后板子彎曲,非常難以整齊地切割元件腳,最終會導致PCB電路板無法安裝在機箱或機器中的插座中,相當于報廢了一個一塊電路板。如果廠家遇到PCB翹曲就是一件很心疼的事情。
四、PCB翹曲原因
1、PCB翹曲原因
1)電路板本身的重量會導致板子凹陷變形

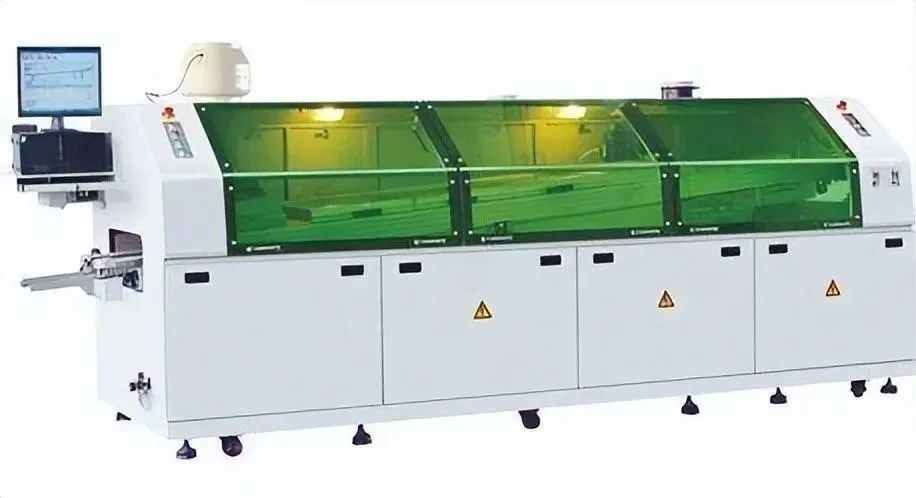

一般回流爐是用鏈條帶動電路板在回流爐內向前移動,即以板子兩側為支點支撐整塊板子。
如果板子上有重物,或者板子尺寸過大,由于板子的量,中間會出現凹陷,導致板子彎曲。
2)V-cut太深,導致兩側V-cut處翹曲
基本上,V-Cut是破壞板子結構的罪魁禍?zhǔn)祝驗閂-Cut在原大片材上切槽,所以V-Cut容易翹曲。

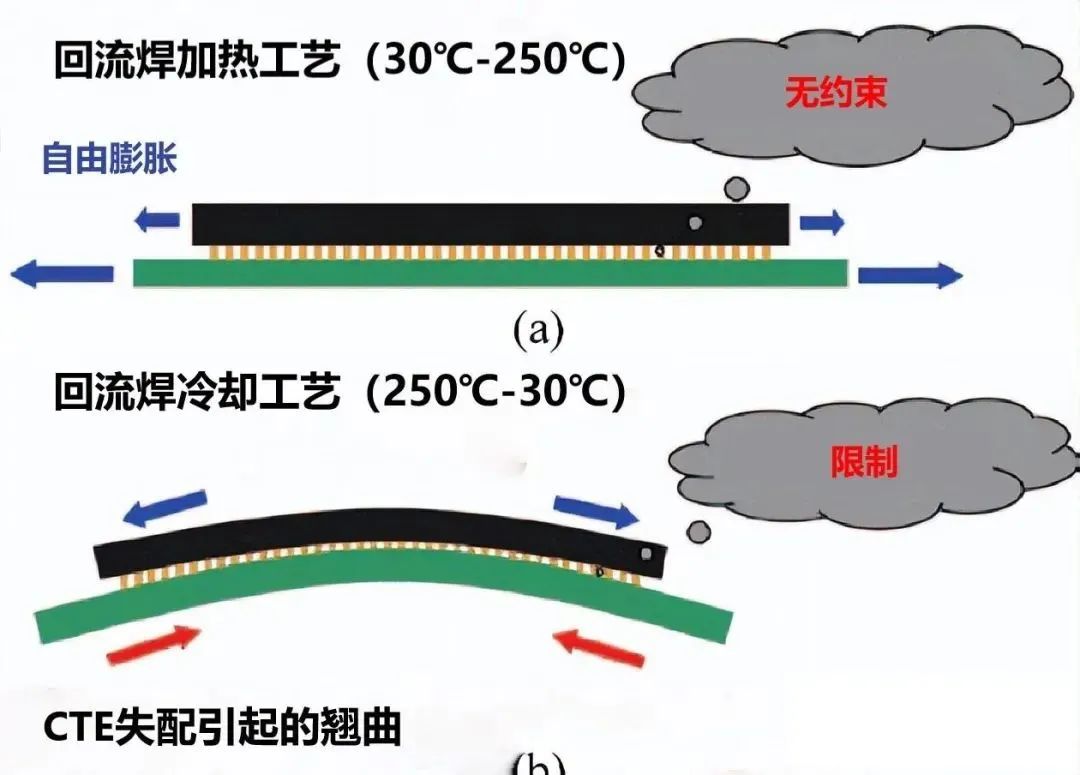

材料、結構、圖形對板翹曲的影響:PCB由芯板、半固化片和外層銅箔壓制而成。芯板和銅箔在壓在一起時會因熱而變形。翹曲量取決于兩種材料的熱膨脹系數(CTE)。
銅箔的熱膨脹系數(CTE)約為17X10-6;而普通FR-4基材Tg點下Z向CTE為(5070)X10-6;TG點以上為(250350)X10-6,由于玻璃布的存在,X方向CTE一般與銅箔相近。
2、PCB加工過程中引起的翹曲
PCB加工翹曲的原因很復雜,可以分為熱應力和機械應力。
其中,熱應力主要在壓制過程中產生,機械應力主要在板材的堆垛、搬運和烘烤過程中產生。
1)來料覆銅板過程中引起的PCB翹曲
覆銅板均為雙面,結構對稱,無圖形。銅箔和玻璃布的CTE幾乎相同,因此在壓制過程中幾乎沒有因CTE不同而引起的翹曲。
但覆銅板壓機尺寸較大,熱板不同區域的溫差會導致壓合過程中不同區域的樹脂固化速度和固化程度略有差異。同時,不同升溫速率下的動態粘度也有較大差異,因此也會因固化過程的不同而產生局部應力。
一般這種應力在壓制后會保持平衡,但在以后的加工過程中會逐漸釋放和變形。
2)PCB壓制過程中引起的PCB翹曲
PCB壓制過程是產生熱應力的主要過程。與覆銅板的壓制類似,也會因固化工藝的不同而產生局部應力。由于厚度較厚,圖案分布多樣,預浸料較多,熱應力會比覆銅板更難消除。
PCB板中的應力在隨后的鉆孔、成型或燒烤過程中釋放,導致板變形。
3)阻焊層和絲印烘烤過程中引起的PCB翹曲
由于在固化過程中阻焊油墨不能相互堆疊,PCB板將放置在機架中烘烤板固化。
阻焊溫度在150℃左右,超過覆銅板的Tg值,PCB容易軟化導致不能耐高溫。造商必須均勻加熱基板的兩面,同時保持加工時間盡可能短,以減少基板的翹曲。

PCB翹曲
4)PCB冷卻和加熱過程中引起的PCB翹曲
錫爐溫度225℃-265℃,普通板熱風焊料整平時間3s-6s。熱風溫度為280℃-300℃。
焊料整平后,板子從常溫下放入錫爐,出爐后兩分鐘內進行常溫后處理水洗。整個熱風焊錫整平過程是一個突然加熱和冷卻的過程。
由于電路板的材料不同,結構不均勻,在冷卻和加熱過程中不可避免地會出現熱應力,導致微觀應變和整體變形翹曲區域。

5)儲存不當造成的PCB翹曲
PCB板在半成品階段的存放,一般都是牢固地插在貨架上,貨架的松緊度沒有調整好,或者存放過程中板子的堆放會導致板子發生機械變形。
尤其是2.0mm以下的薄板,影響更為嚴重。
3、工程設計的原因
1、電路板上的銅表面積不均勻,一側多,另一側少。線條稀疏的地方,表面張力會比密集的地方弱,溫度過高會導致板翹曲。
2、由于特殊的介質或阻抗關系,層壓結構可能不對稱,導致板子翹曲。
3、板子本身的鏤空位置太大而且很多,溫度太高容易翹曲。
4、板上的面板數量過多,面板之間的間距是空心的,尤其是矩形板,也容易翹曲。
