HDI：現代電子產業的核心組件
隨著科技的飛速發展，電子產品已成為我們日常生活中不可或缺的一部分。而在這背后，支撐起這些高科技產品的，正是那些看似普通卻至關重要的電子元件——HDI板。
.png)

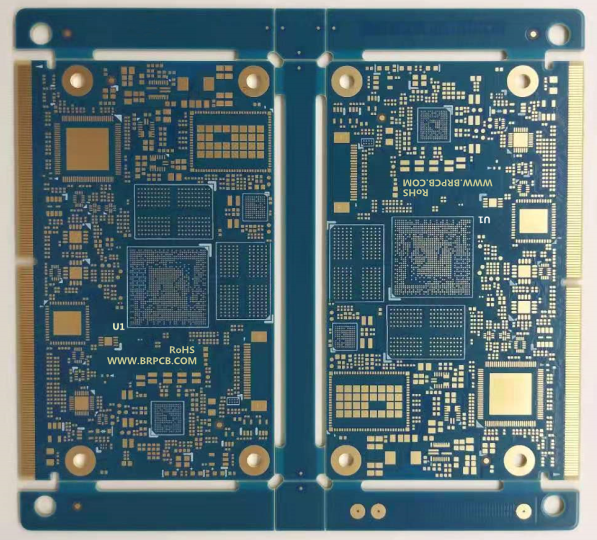

HDI，全稱為高密度互聯（High Density Interconnect），是一種先進的電路板制造技術。相較于傳統的電路板，HDI板具有更高的線路密度、更小的間距和更薄的基板厚度，因此能夠在有限的空間內實現更多的功能。這使得HDI板在智能手機、平板電腦、筆記本電腦等便攜式電子產品中得到了廣泛應用。
HDI板的生產過程需要高精度的設備和嚴格的質量控制。從原材料的選擇到最終成品的測試，每一個環節都至關重要。同時，由于HDI板的高密度和復雜性，其制造過程中需要解決的技術難題也相對較多。因此，能夠生產出高質量HDI板的電路板廠，往往需要具備雄厚的技術實力和豐富的生產經驗。
(1).jpg)
隨著5G、物聯網、人工智能等新興技術的不斷發展，電子產品的性能要求也在不斷提升。這意味著HDI板需要滿足更高的標準和要求。為了滿足市場需求，電路板廠需要不斷進行技術創新和升級，提高生產效率和產品質量。
對于普通群眾而言，雖然可能不會直接接觸到HDI板，但我們日常生活中所使用的各種電子產品，背后都離不開這種高精度的電路板。從手機的觸摸屏到電腦的處理器，從家庭的智能家居系統到工廠的自動化設備，HDI板都在默默地發揮著它的作用。(2).jpg)
然而，HDI板的生產和使用也面臨著一些挑戰。比如，隨著電子產品的更新換代速度加快，廢舊電子產品的處理成為了一個亟待解決的問題。如何實現電子產品的環保回收和再利用，減少對環境的影響，是擺在我們面前的一個重要課題。
此外，隨著全球電子市場的競爭日益激烈，電路板廠也面臨著巨大的壓力。如何在保證產品質量的同時降低成本、提高生產效率，成為了電路板廠需要解決的關鍵問題。
HDI板作為現代電子產業的核心組件，其重要性和地位不言而喻。隨著科技的進步和市場的發展，我們有理由相信，HDI板將會在未來發揮更加重要的作用，為我們的生活帶來更多的便利和驚喜。同時，我們也期待電路板廠能夠不斷創新和進步，為我們生產出更加優質的產品和服務。
在這個過程中，我們每一個人都應該意識到電子產品背后所蘊含的復雜技術和辛勤勞動。當我們享受科技帶來的便捷時，也應該學會珍惜和感恩這些默默奉獻的工人們和技術人員。同時，我們也應該積極參與到電子產品的環?；厥蘸吞幚碇衼恚瑸楸Ｗo環境貢獻自己的一份力量。
最后，讓我們共同期待HDI板在未來的更多可能性，以及它為我們帶來的更加美好的生活體驗。
