手機無線充線路板之手機“無線充電”的原理居然這么簡單
近幾年來,隨著手機市場的日新月異,手機功能也越來越強大,現在不少手機都配備了無線充電功能,但是,手機無線充線路板小編想問你知道手機無線充電的原理是什么嗎?

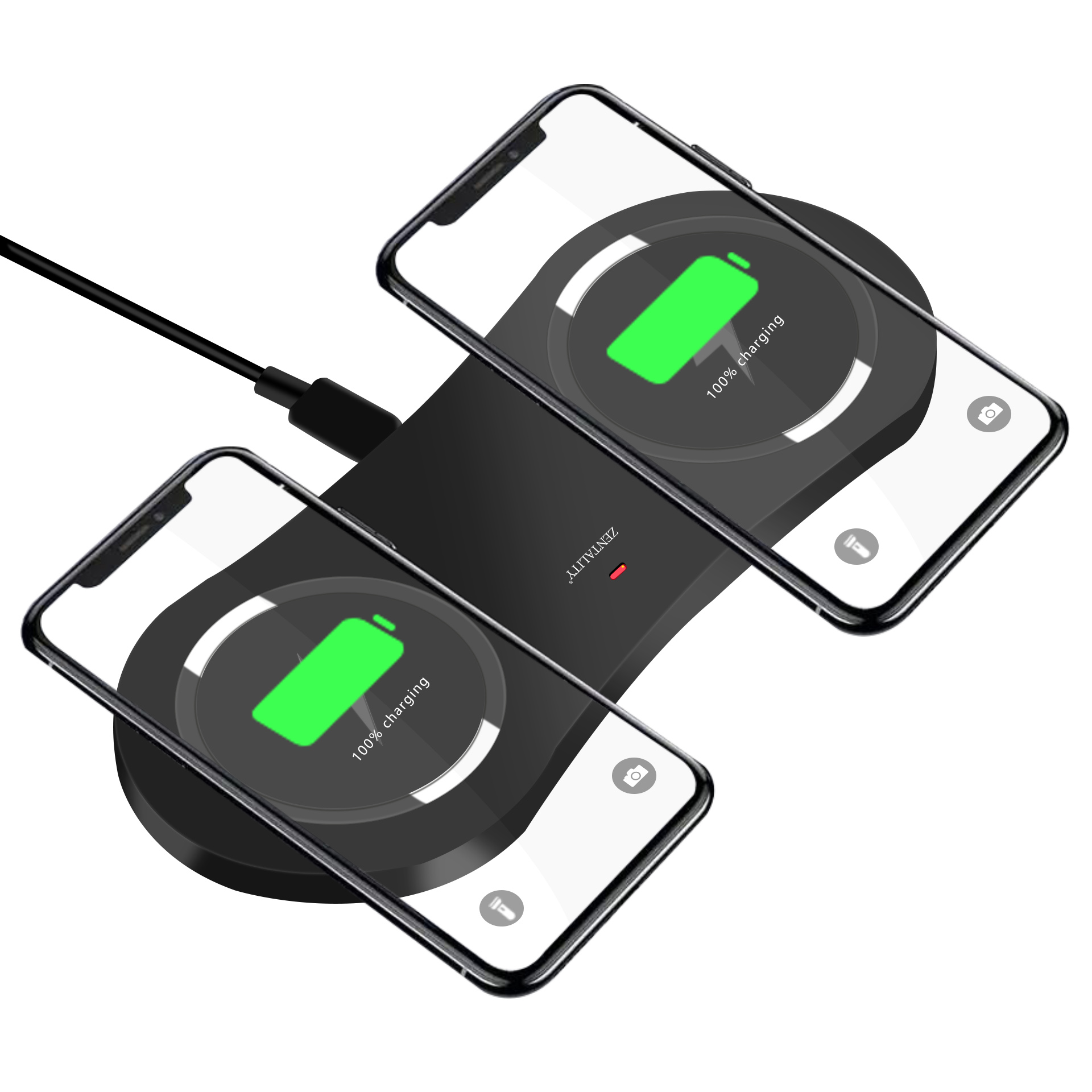

不知道大家有沒有發現,目前,手機的無線充電功能在使用過程中必須得把手機放在指定的充電板上才可以實現手機的無線充電功能。不知道你有沒有過這樣的疑問,既然是無線充電,那么為什么還必須要把手機放在手機的充電托盤上呢,為什么不是像wifi那樣,只要在一定范圍內就可在任意位置充電呢?從大體上來講,按照手機目前無線充電方式和實現原理來說,一般歸結為三大類,磁場共振、電磁感應和無線電波。現在來講,用的最多的也就是電磁感應。相對于其他兩種無線充電方式,電磁感應技術則顯得更加成熟,充電效率相比其他方式也更高,其次就是他的實現結構更加簡單運行也更穩定。所以我們手機上面目前采用的都是這種電磁感應式的。
(1).jpg)
電磁感應技術的工作原理也非常的簡單,很多初中生都對這項技術原理都有所了解,想必小伙伴們也在課堂上學過電磁感應技術吧!

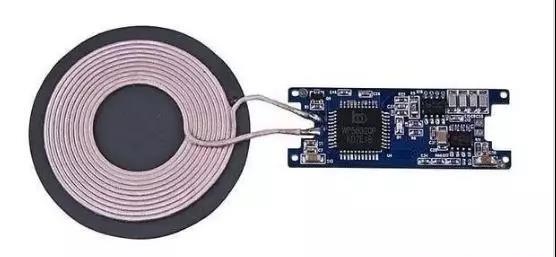

下面就由手機無線充線路板小編來簡單給大家介紹一下手機的電磁感應技術。首先在充電板和手機上分別有兩個線圈,當充電板的線圈接通電源之后,就給下面的線圈加上交流電從而會產生一個不斷變化的磁場,當我們把手機放在充電板上的時候手機背蓋上的線圈就會感應到磁場的變化,從而手機背蓋上的線圈就感應出了電流,然后再把電流轉化為直流電給我們手機電池進行充電,這樣一來就實現了無線充電。

據手機無線充線路板小編了解,但是目前手機的無線充電功還是不太成熟,充電慢,充電效率低等問題,其次在無線充電距離上存在很大不足,目前現階段手機的無線充電的有效充電距離大概在10mm以內,可以這個距離是非常短了。而且我們手機充電的時候也需要放在充電板的正中心上,如果不是正中心的位置也會直接影響無線充電的效率。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
