HDI廠的產品所需的精度和功能有什么
隨著消費者對更小,更強大的電子產品的需求不斷增長,電子設計工程師突破技術極限,HDI PCB越來越普及。 HDI,高密度互連印刷電路板的簡稱,HDI廠使用專業設備和訓練有素的技術人員的技能,可以極其精確地制造。與大多數傳統電路板不同,HDI PCB具有極細的線條,更嚴格的公差,更高的導電層數以及更小面積的焊盤集中度,以適應電路板兩側的更多(和更小)元件,從而實現單個電路板具有更高的功能和性能。

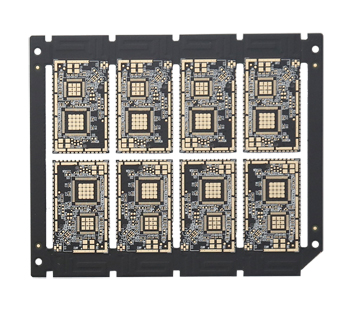

.jpg)
HDI PCB制造能力
深聯電路在深圳,贛州,珠海3個PCB,HDI廠,具備各種功能,資格,認證和專業知識,以滿足HDI PCB制造的最苛刻要求。我們廣泛的印刷電路板制造能力支持所有行業(包括醫療,汽車,通訊市場)對高級HDI PCB設計的嚴格要求。
深聯電路可制造40層板,激光鉆孔微通孔,堆疊微通孔,盲孔,掩埋通孔,焊盤內通孔,激光直接成像,順序層壓,.00275“跡線/空間,精細間距低至.3mm,受控阻抗等等。
HDI PCB材料
HDI廠的PCB采用先進的層壓材料,比傳統印刷電路板中使用的材料更薄。由于HDI PCB需要更高的精度和制造精度以及整體性能,因此需要滿足特定規格的特殊材料。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品
通訊手機HDI
-

-
型號:GHS08K03479A0
階數:8層二階
板材:EM825
板厚:0.8mm
尺寸:144.08mm*101mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金+OSP
通訊手機HDI
-

-
型號:GHS06C03294A0
階數:6層二階
板材:EM825
板厚:1.0mm
尺寸:92mm*118mm
最小線寬:0.075mm
最小線距:0.075mm
最小孔徑:0.1mm
表面處理:沉金
通訊模塊HDI
-

-
型號:GHS04K03404A0
階數:4層一階+半孔
板材:EM825
板厚:0.6mm
尺寸:94.00*59.59mm
最小線寬:0.076mm
最小線距:0.076mm
最小孔徑:0.1mm
表面處理:沉金+OSP
5G模塊PCB
P1.5顯示屏HDI
-

-
型號:GHS04C03605A0
層數:4層一階
所用板材:EM825
板厚:1.6mm
尺寸:24mm*116mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.13mm
最小線距:0.097mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:燈窩間距:P1.5
P2.571顯示屏HDI
-

-
型號:GHS04C03429A0
階層:4層一階
板材:EM825
板厚:1.6mm
尺寸:215.85mm*287.85mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.152mm
最小線距:0.152mm
表面處理:沉金
外形公差:+/-0.15mm(板內無定位孔)
特殊要求:控深鉆帽子電鍍間距:P2.571
P1.9顯示屏HDI
-

-
型號:GHM08C03113A0
階層:8層一階
板材:EM825
板厚:1.6mm
尺寸:239.9mm*239.9mm
最小盲孔:0.1mm
最小埋孔:0.2mm
最小線寬:0.127mm
最小線距:0.127mm
表面處理:沉金
外形公差:+0.05/-0.15mm(板內無定位孔)
特殊要求:控深鉆間距:P1.9
P1.923顯示屏HDI
