什么是電路板，它有什么特點
電路板的名稱有：陶瓷電路板，氧化鋁陶瓷電路板，氮化鋁陶瓷電路板，線路板，PCB板，鋁基板，高頻板，厚銅板，阻抗板，PCB，超薄線路板，超薄電路板，印刷（銅刻蝕技術）電路板等。
.jpg)
電路板使電路迷你化、直觀化，對于固定電路的批量生產和優化用電器布局起重要作用。電路板可稱為印刷線路板或印刷電路板，英文名稱為（Printed Circuit Board）PCB、（Flexible Printed Circuit board）FPC線路板（FPC線路板又稱柔性線路板柔性電路板是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好的特點。）和軟硬結合板（reechas，Soft and hard combination plate）-FPC與PCB的誕生與發展，催生了軟硬結合板這一新產品。
.jpg)

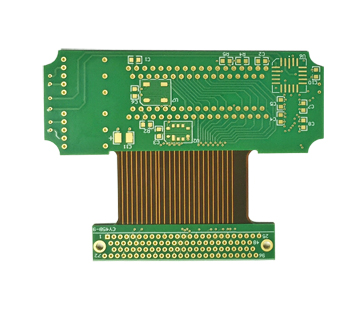

因此，軟硬結合板，就是柔性線路板與硬性線路板，經過壓合等工序，按相關工藝要求組合在一起，形成的具有FPC特性與PCB特性的線路板。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
通訊手機HDI
-
-
型號：GHS08K03479A0
階數：8層二階
板材：EM825
板厚：0.8mm
尺寸：144.08mm*101mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金+OSP
通訊手機HDI
-
-
型號：GHS06C03294A0
階數：6層二階
板材：EM825
板厚：1.0mm
尺寸：92mm*118mm
最小線寬：0.075mm
最小線距：0.075mm
最小孔徑：0.1mm
表面處理：沉金

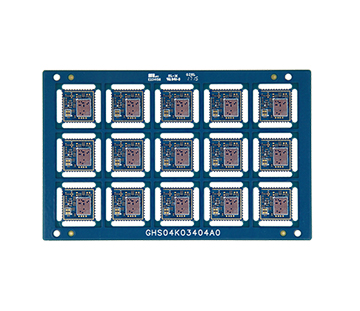

通訊模塊HDI
-
-
