汽車天線PCB布線可能要考慮的布線規則
布線是汽車天線PCB設計的重要組成部分,也是整個PCB設計中工作量最大和最耗時間的部分,工程師在進行PCB布線工作時,需要遵循一些基本的規則,如倒角規則、3W規則等。

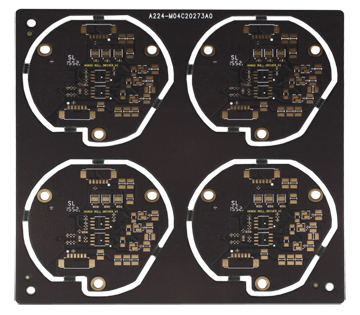

.jpg)
地線回路規則
環路最小規則,即信號線與其回路構成的環面積要盡可能小,環面積越小,對外的輻射越少,接收外界的干擾也越小。
針對這一規則,在地平面分割時,要考慮到地平面與重要信號走線的分布,防止由于地平面開槽等帶來的問題。
在電路廠雙層板設計中,在為電源留下足夠空間的情況下,應該將留下的部分用參考地填充,且增加一些必要的地過空孔,將雙面地信號有效連接起來,對一些關鍵信號盡量采用地線隔離,對一些頻率較高的設計,需特別考慮其地平面信號回路問題,建議采用多層板為宜。
屏蔽保護規則
對應地線回路規則,實際上也是為了盡量減小信號的回路面積,多見于一些比較重要的信號,如時鐘信號,同步信號。
對一些特別重要,頻率特別高的信號,應該考慮采用銅軸電纜屏蔽結構設計,即將所布的線上下左右用地線隔離,而且還要考慮好如何有效的讓屏蔽地與實際地平面有效結合。
