線路板廠生產所需要的設備
線路板的制作是一個比較復雜的過程,基本在每一個生產環節需要對應的設備進行加工,需要投入大量的精力和成本。

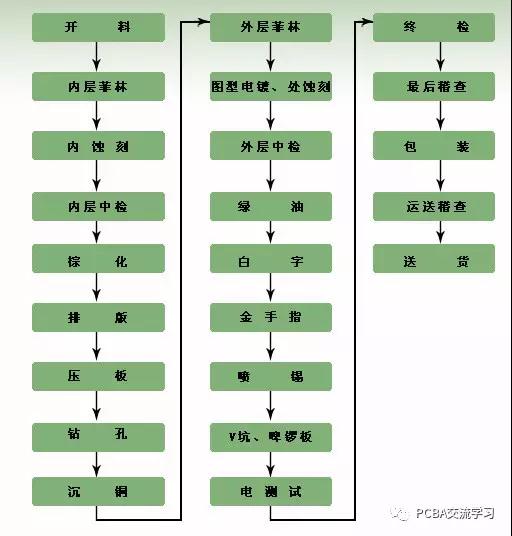

一、PCB生產流程如下圖所示(多層板)

二、在PCB生產過程中,需要如下的生產設備:
1、工程制作---光繪機,菲林曝光機
2、開料--- 開料機,烘板用的烤箱
3、層壓--棕化生產線, 層壓機,磨板機
4、鉆孔---數控鉆機
5、磨板---磨板機
6、金屬化孔(PTH)--化學銅生產線(沉銅線)
7、圖形轉移--貼膜機,UV曝光機或者LDI
8、圖形電鍍--電鍍生產線
9、褪干(濕)膜--褪膜生產線
10、圖形蝕刻----蝕刻生產線
11、阻焊層制作---絲印機,UV曝光機或者LDI
12、烘烤固化----烤箱,隧道爐
13、表面處理---OSP生產線或者化學鎳金線,化學鎳鈀金線
14、成型---沖壓機或者數控鑼床,切割機
14、測試--- 電測機,AOI,3DAOI。
一塊好的PCB板,與線路板廠的生產設備有很大的關系,特別是一些高難度的板,對設備的要求也就更高了。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
