“電路板 Layout工程師”拍了拍你:分享一些Allegro使用技巧
“工欲善其事,必先利其器”,熟練使用Allegro軟件對電路板 Layout工程師來說是至關重要的。本文和大家分享10條非常實用的Allegro實操技巧,希望對大家的工作有所幫助。

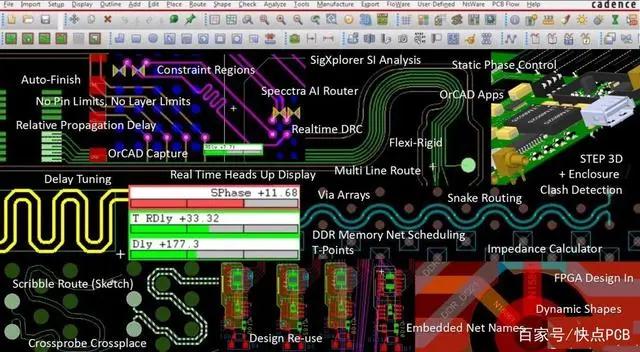

.jpg)
- 01 修改Pin腳網絡

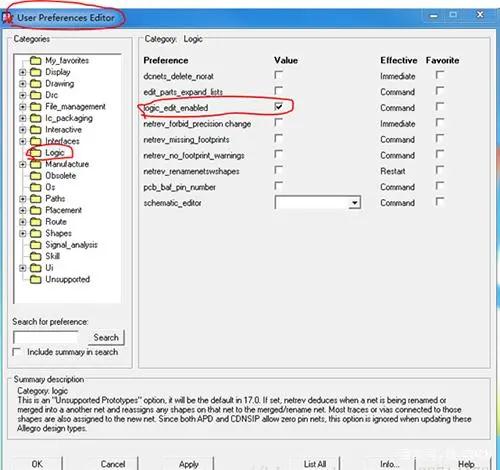

- set up --user preference Editor
.jpg)
Logic--net logic
.jpg)

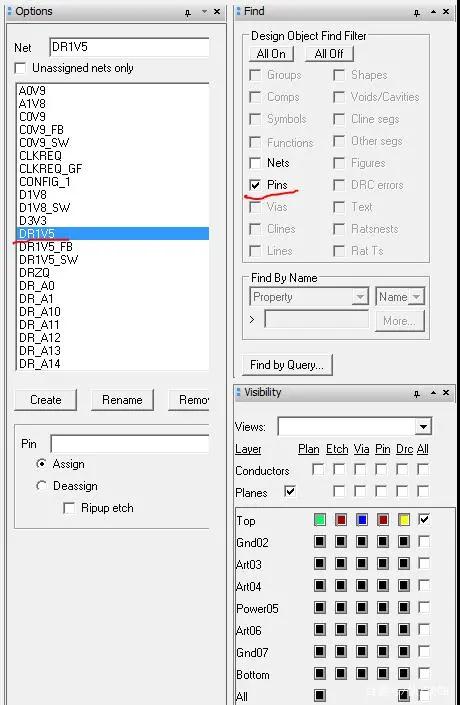

Option處選擇網絡,然后find處選擇Pins,之后點擊要修改網絡的Pin即可將原來的網絡修改為所選擇的網絡。
- 02 如何加入不同的via?
1) 用Allegro Utilities->Pad stack工具制作
2) Setup-->constraints...-->Physical (lines/vias)rule set中的Set values...按鈕Name欄輸入via名Add之即可(注意頂上Constraint Set Name和Subclass)
- 03 如何讓Allegro顯示實心焊盤?
Setup-->Drawing Options... Display: Filled pads and Display drill holes
- 04 如何只顯示一部分飛線?
在實際Layout中常常希望只顯示出一部分Net的飛線,可以通過Display-->Show Rats,看清它們的相對位置,方便布線。
- 05 allegro軟件的絕對傳輸延遲怎么設置?

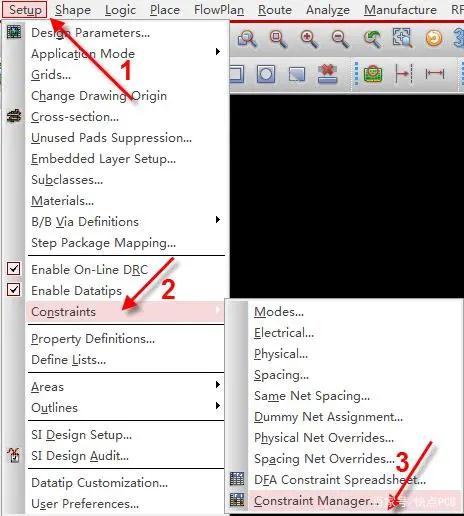

- 第一步,打開規則管理器,執行菜單命令Setup-Constraints,在下拉菜單中選擇Constraint Manager,如圖5-90所示,進入到規則管理器中;
.jpg)
圖5-90 規則管理器示意圖

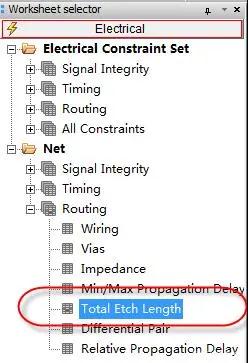

第二步,進入規則管理器以后,在CM左側的目錄欄中選擇Net,在Routing中選擇Total Etch Length,如圖5-91所示,設置信號的線的總長度;
.jpg)
圖5-91 設置絕對長度示意圖

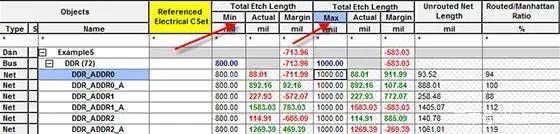

第三步,進入到右邊欄,對需要做等長的信號線,創建好Bus,在Total Etch Length中輸入最小值、最大值即可,如圖5-92所示,每一組的信號線都會跟這個對比產生相對應的誤差,按這個誤差做等長即可;
.jpg)
圖5-92 設置絕對長度最大值最小值示意圖
第四步,回到PCB界面,如果需要做等長的信號線沒有滿足最小值或者最大值的要求,都會報相對應的DRC錯誤,用于提醒工程師做等長設計。
- 06 如何實現器件移動時,走線不斷開?
1、首先點擊左上角placementedit 模式按鈕
2、在右邊的find中將symbols勾選
3、隨后點擊move按鈕
4、在右側options中勾選slide etch(平滑電氣連接)
- 07 銅皮不能自動更新
銅皮屬性是dynamic copper,但是修改的過程中他不會自動更新??梢赃x擇shape--global dynamic shape parameters(這邊改動之后所有銅皮都會修改為相應的設置)將dynamic fill設置為smooth即可。
.jpg)
- 08 修改Shape屬性的outline
首先關閉其他東西,直留一個outline。
然后shape--decompose shape,在option那邊選擇board geometry --outline。
最后框選住整個outline就會變成board geometry屬性的outline了。
- 09 調整差分線

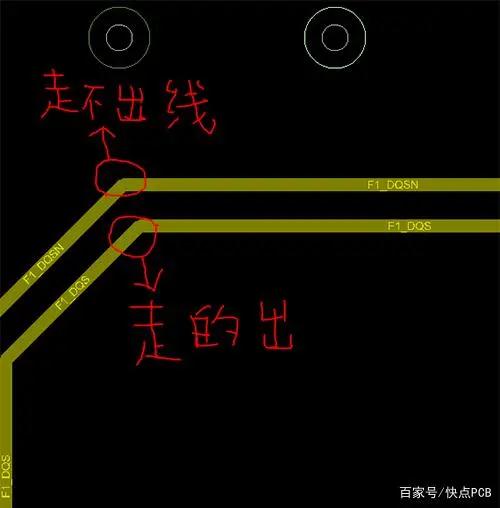

調整差分線的時候,即用連線命令在差分線拐角位置開始走線,外圍的那根線會有走不出來的情況。這是因?yàn)楣战峭鈬哪莻€點內圍沒有與他平行的點,但是內圍的線在外圍有對應的平行點,所以內圍那根線可以走出線。
除此之外,option那邊的bubble必須設置為off。不然也是不行的。
.jpg)
- 10 刪除dangling線
route—Gloss—parameters
彈出選項窗口點 line smoothing 這一任務項,然后ok,然后點gloss即可消除dangling線。
