被取代的線路板 薄膜鍵盤的無沖之痛
在國產機械鍵盤興盛的今天,喜愛外設的小伙伴似乎都忘記了被取代的線路板薄膜鍵盤。這個在九十年代助力個人電腦走向大眾生活的功臣,最終還是輸在了手感和不支持“全鍵無沖”上。在我們對其命運唏噓的同時,不禁想要了解一下它不足的根源。
我們常見的薄膜鍵盤一般分為外殼、硅膠層、三層薄膜電路和一塊很小的帶有主控芯片的PCB板四個部分。有的薄膜鍵盤為了達到機械鍵盤的手感,會在三層薄膜電路下邊加一層金屬面板,這里就不多做介紹了。

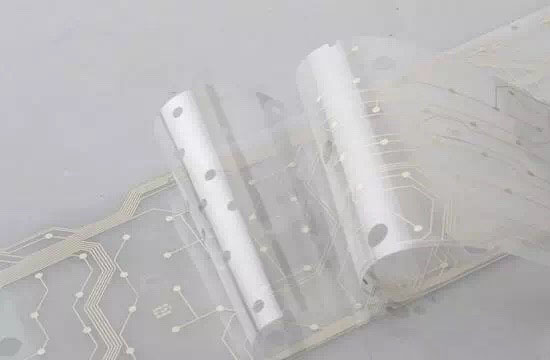

三層薄膜電路
這四個部分中,核心是三層薄膜電路。其實說三層薄膜電路也不準確,因為這三層薄膜中,只有上下兩層上有電路,中間是一層絕緣層,絕緣層在上下兩層電路的接觸點部位留有圓形孔洞。當我們按壓鍵帽,硅膠層上的硅膠腕就會下壓,上下兩層薄膜電路上的觸點就會經由絕緣層的孔洞發生接觸,從而發出信號。平時,中間的絕緣層起到的就是保持上下兩層電路斷開的作用。

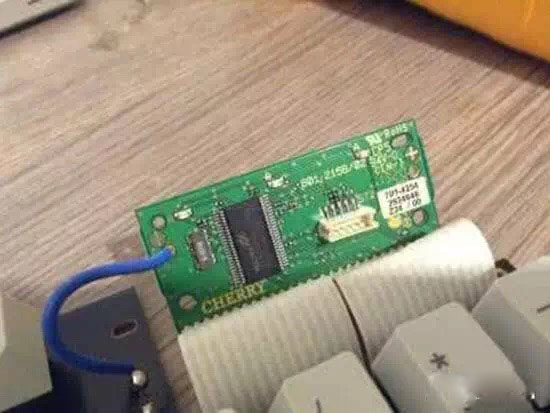

薄膜鍵盤中的主控芯片(PCB板)
大家仔細看就會發現,上下兩層薄膜電路上的有很多鍵都是共用一條導線的,而且上下兩層電路上的任何兩根導線,最多都只會在一個按鍵上重合。沒錯,薄膜鍵盤使用的是矩陣電路。比方說上層電路的1號導線,經過1、2、3、4……等鍵,而下層電路的1號導線則同時經過1、Q、A、Z……等鍵,這兩條導線只在1鍵上重合。當1鍵被觸發,上下兩個觸點就會被連通,信號反映到接口電路中,就會檢測到上層1號導線和下層1號導線連通了,然后通過接口輸出1鍵的ASCII碼。正是因為薄膜鍵盤是通過坐標交叉來定位單鍵,所以它不可避免地會產生按鍵沖突。

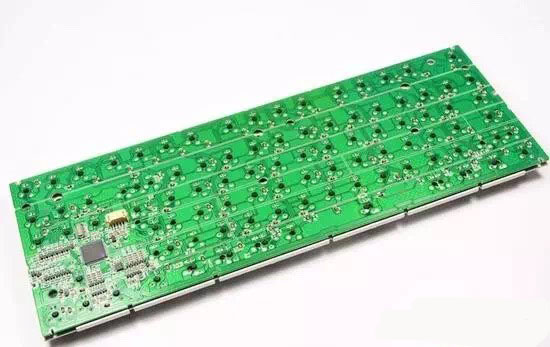

機械鍵盤上的大塊PCB板
看到這里,大家可能會將“全鍵無沖”和導線的獨立性聯系到一起,其實并不是這樣。
機械鍵盤的每個單鍵都是由兩根導線與主控板相連,但依然有很多機械鍵盤無法滿足全鍵無沖。部分機械鍵盤之所以能實現全鍵無沖,是因為在軸體下面的PCB板上焊接了大量的防沖二極管;而薄膜鍵盤只有主控芯片是塊線路板,無法大量焊接防沖二極管,所以自然無法實現全鍵無沖了。當然,目前也有一些薄膜鍵盤擁有16鍵無沖,甚至更多,基本上都靠改變薄膜電路中的走線來規避沖突的,本質并沒有改變。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
