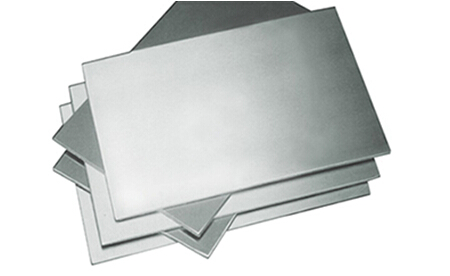

如何指定電路板基材?
選擇合適的電路板表面處理及優化設計是確保產品性能優異的重要步驟,但是不是到此為止了呢?不是,您還必須確保電路板廠有指定的材料,且該廠通過UL認證可以使用該材料。要知道,材料的選擇多種多樣性。憑借專業技術知識,才能夠在材料的選擇和規格上進行識別。

應該如何指定電路板材料?
建議是,盡量不要指定某一個特定品牌或材料種類,以免最終選擇工廠時限制了您的選擇。其中的原因是,許多知名品牌材料在線路板生產廠家中有著廣泛使用的同時,有些工廠有數個品牌的材料均能達到所要求的材料規格。這時,供貨情況以及價格就可能成為使用哪個品牌的決定因素。
這并不意味著您不能指定所知的材料,絕非如此。如果您根據經驗知道某種材料適合您的產品,那么您可以列出這種產品,并加上“或同等材料”的附言,這樣的話,PCBA加工廠的技術人員和采購團隊就會審核各種材料,并向您提供一種能滿足功能需要又不影響性能的替代產品。
每一家知名的材料制造商都按IPC 4101(剛性及多層印制電路板的基材規范)進行產品分類,以便用此規格確定性能特征并加以分類,同時詳細界定了基材的特征。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
