隨著 5G 通信發展,高密度互連板如何適配高頻信號傳輸?
在 5G 通信時代,高頻信號傳輸成為數據高速交互的關鍵。高密度互連(HDI)板作為電子產品的核心電路載體,如何適配 5G 高頻信號傳輸,成為行業發展的重要課題。??
.png)
高密度互連板選用適配高頻的材料?
材料的介電性能對高頻信號傳輸影響巨大。傳統 HDI 板材料在 5G 高頻下信號損耗嚴重,難以滿足需求。新型低介電常數(Dk)、低介質損耗(Df)材料應運而生。例如,以聚苯醚(PPE)為基材的復合材料,憑借其較低的 Dk 值,能有效減少信號傳輸中的相位延遲,降低信號失真風險。在覆銅箔方面,高純度、低粗糙度的銅箔成為首選。這類銅箔可降低線路電阻,減少高頻下的趨膚效應,確保信號在傳輸過程中能量損耗最小化,保障 5G 高頻信號的穩定傳輸。?
HDI板優化電路設計提升信號完整性?
合理的電路設計是適配高頻信號的核心。在 HDI 板設計中,精確的阻抗匹配至關重要。通過嚴格計算與仿真,確保傳輸線特性阻抗為 50 歐姆,減少信號反射。對于高速信號線路,遵循最短路徑原則,減少線路彎折,避免直角或銳角,防止信號在彎折處產生反射和散射。差分信號傳輸技術在 5G 高頻傳輸中廣泛應用。將一對極性相反、大小相等的信號同時傳輸,可有效抑制共模干擾,提升信號抗干擾能力,確保 5G 高頻信號在復雜電磁環境下精準傳輸。同時,合理規劃電源層與接地層,采用多層板結構,降低電源噪聲對敏感高頻電路的影響,進一步提升信號完整性。?

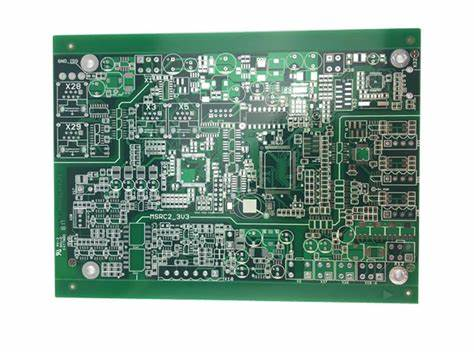

.png)
革新制造工藝滿足高精度要求?
先進的制造工藝是適配高頻信號的保障。在 HDI 板制造過程中,高精度的激光直接成像(LDI)技術可精確蝕刻出更細、更密的線路。其線路精度可達 ±5μm,極大提升了電路集成度,減少信號傳輸延遲。在電鍍環節,運用化學鍍鎳浸金工藝,提高線路表面平整度和抗氧化性,降低信號傳輸時的接觸電阻,保證信號傳輸?shù)姆€(wěn)定性。此外,借助高精度層壓技術,確保多層板各層之間的對準精度,避免因?qū)娱g偏移導致信號傳輸異常,為 5G 高頻信號傳輸提供可靠的物理載體。?
.png)
HDI 板廠講隨著 5G 通信發展,高密度互連板通過選用適配高頻的材料、優化電路設計以及革新制造工藝等多維度舉措,成功適配高頻信號傳輸,為 5G 通信設備的高效運行奠定堅實基礎,推動 5G 技術在各領域的廣泛應用與創新發展。?
