指紋識別軟硬結合板加工的注意事項,你知道嗎?

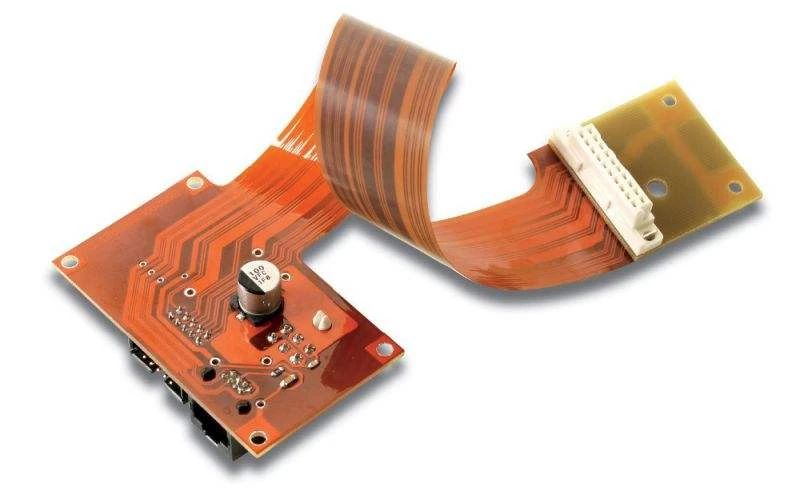

指紋識別軟硬結合板(Rigid-Flex PCB)結合了剛性板和柔性板的優點,在指紋識別模塊中扮演著至關重要的角色。然而,由于其結構復雜、工藝要求高,加工過程中需要特別注意以下事項,以確保產品質量和可靠性:

材料選擇
基材: 選擇具有良好柔韌性、耐熱性、尺寸穩定性的基材,例如聚酰亞胺(PI)。
膠粘劑: 選擇與基材和銅箔兼容性好的膠粘劑,確保層壓后結合力強、無分層。
銅箔: 選擇厚度均勻、表面粗糙度低的銅箔,以保證線路的精度和可靠性。

工藝流程
內層圖形轉移: 嚴格控制曝光、顯影、蝕刻等工藝參數,確保內層線路的精度和完整性。
層壓: 控制層壓溫度、壓力和時間,確保各層之間結合牢固,無氣泡、無分層。
鉆孔: 使用高精度鉆孔設備,控制鉆孔位置和孔徑,避免孔壁粗糙和毛刺。
沉銅: 確??妆诔零~均勻,無空洞、無裂縫,保證層間電氣連接可靠性。
外層圖形轉移: 采用激光直接成像(LDI)等先進技術,提高外層線路的精度和一致性。
表面處理: 根據產品要求選擇合適的表面處理工藝,例如沉金、噴錫等,提高焊接性能和抗氧化能力。
外形加工: 使用激光切割或數控銑床進行外形加工,確保尺寸精度和邊緣光滑。
.png)
來料檢驗: 嚴格控制原材料質量,確保其符合相關標準和要求。
過程控制: 對關鍵工序進行實時監控和記錄,及時發現和解決問題。
成品檢驗: 對成品進行外觀檢查、電氣性能測試、可靠性測試等,確保產品符合設計要求。
其他注意事項
環境控制: 保持生產環境清潔、無塵、恒溫恒濕,避免對產品造成污染。
靜電防護: 做好靜電防護措施,避免靜電對電子元器件造成損傷。
人員培訓: 操作人員需經過專業培訓,熟悉工藝流程和操作規范。
軟硬結合板廠的指紋識別軟硬結合板加工是一項復雜的系統工程,需要嚴格控制材料、工藝、質量等各個環節,才能確保產品質量和可靠性。隨著指紋識別技術的不斷發展,軟硬結合板加工工藝也將不斷進步,為指紋識別模塊的性能提升和應用拓展提供有力保障。
