本文將為你介紹手機無線充線路板相關知識
隨著科技的高速發展，手機的充電技術也在不斷革新，無線充電技術也應運而生。
以手機無線充線路板為依托，無線充電技術可以獲得更好更快的發展。
無線充電技術介紹
無線充電技術源于無線電能傳輸技術，可分為小功率無線充電和大功率無線充電兩種方式。
1，小功率無線充電常采用電磁感應式，如對手機充電的無線充電方式。
2，大功率無線充電常采用諧振式由供電設備（充電器）將能量傳送至用電的裝置，該裝置使用接收到的能量對電池充電，并同時供其本身運作之用。
由于充電器與用電裝置之間以電磁場傳送能量，兩者之間不用電線連接，因此充電器及用電的裝置都可以做到無導電接點外露。所以稱之為無線充電,也叫無繩充電
無線充電技術現狀
.png)
無線充電的方式

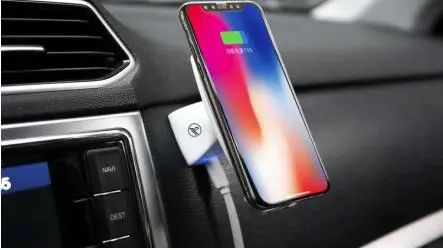

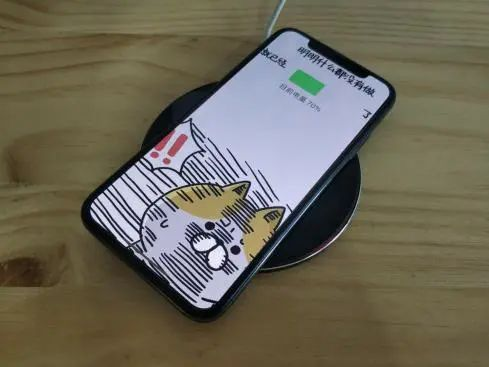

最常見的是：無線充電座和車載
.png)

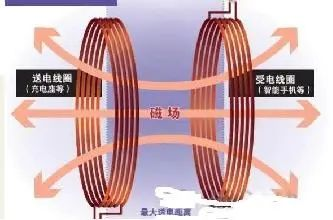

基本原理-電磁感應式
線路板的無線充電原理：
是通過近場感應，由無線充電設備將能量傳導到充電終端設備，終端設備再將接收到的能量轉化為電能存儲在設備的電池中。
具體是電流通過線圈，線圈產生磁場對附近線圈產生感應電動勢從而產生電流.對手機電池進行充電。
這種充電方式的轉化效率較高，但傳輸距離較短達到 0mm～10cm 左右，而且對擺放位置要求較高，只能對準線圈一對一進行。金屬感應接觸還會產生熱量造成發熱現象。但是它原理簡單，技術成熟，成本低廉，是一種已經廣泛普及的技術。不過它的缺陷是傳輸距離短。

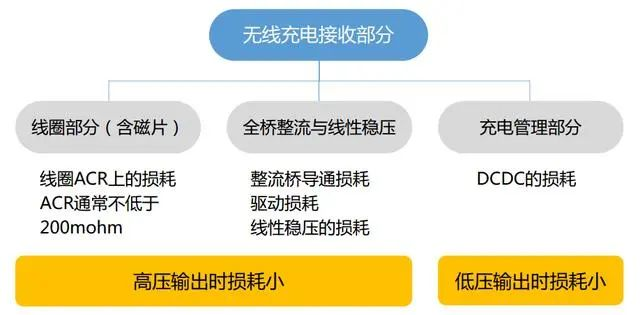

無線充電的組成結構
蘋果8P無線充電電磁感應輸入
8p無線充電的線圈電磁感應輸入：
當手機放在無線充電的設備上時,無線充電芯片被激活
一方面無線充電部分的線圈接受來自無線充電設備上發出的110kHz-205kHz的交流電磁場
(蘋果無線充電器工作頻率是這個范圍110kHz-205kHz,其他牌子的可能不同)
電磁場轉化為交流電,從無線充電接口J3500的兩個腳1腳和2腳輸出交流電分別到兩排耦合電容
經過耦合電容后一方面通過二極管整流后變成半波形并儲能升壓進入到無線充電芯片D1和F1腳
另一方面直接進入到無線充電芯片后經兩個升壓電容C3404和C3405升壓再進入無線充電ic

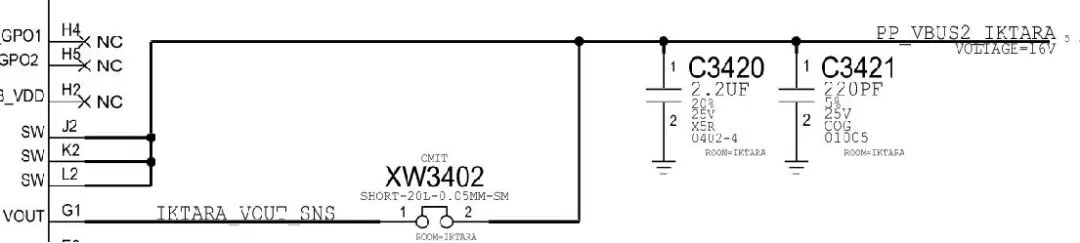

蘋果8P無線充電IC的輸出

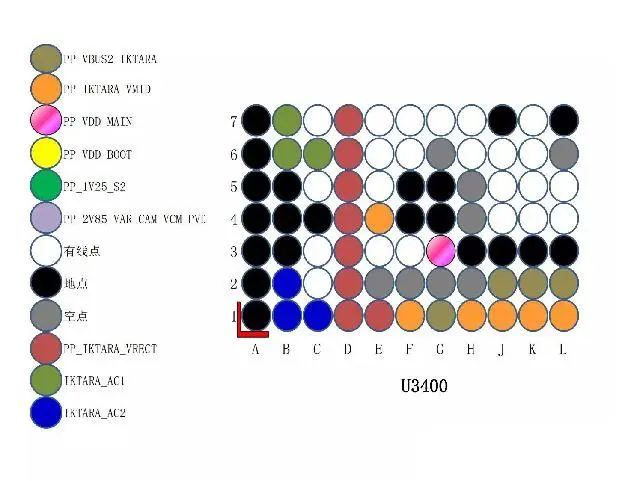

蘋果8P無線充電IC底腳

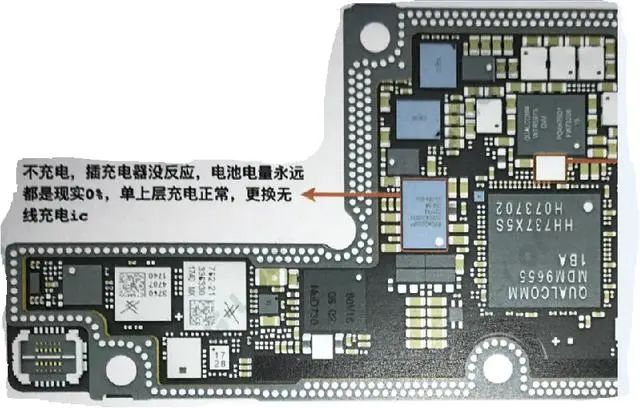

蘋果x無線充電故障

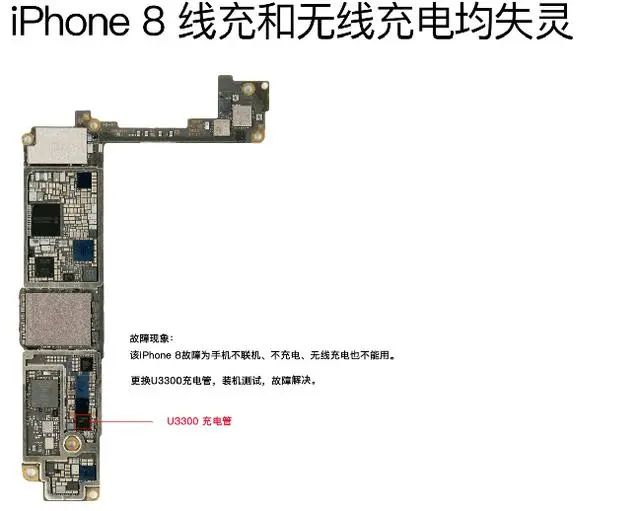

蘋果8代無線充電故障
以上，簡要介紹了無線充電技術，這種技術依然還在發展的初期階段。
隨著PCB的更新，相信技術也能隨之革新與突破。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
