PCB:汽車天線 PCB 與 HDI 的重要性
在科技飛速發展的時代,電子設備的廣泛應用使得 PCB(Printed Circuit Board,印刷電路板)成為了不可或缺的關鍵組件。而在眾多 PCB 類型中,汽車天線 PCB 和 HDI(High Density Interconnection,高密度互聯)尤其引人注目。
據PCB小編了解,汽車天線 PCB 對于汽車的通信系統起著至關重要的作用。它負責接收和傳輸各種無線信號,如廣播、導航、通信等。優質的汽車天線 PCB 具備良好的導電性和穩定性,能夠確保信號的高效傳輸,不受外界干擾,從而為駕駛者提供準確、清晰的信息和便捷的通信服務。無論是在城市道路還是復雜的路況下,穩定可靠的天線 PCB 都能保障汽車與外界的順暢連接,極大地提升駕駛體驗和行車安全。

而 HDI 則為 PCB 技術的發展帶來了革命性的變革。HDI 具有高密度的布線結構,能夠在有限的空間內實現更密集、更精細的電路連接。這使得電子設備能夠在更小的體積內集成更多的功能,提高了設備的性能和可靠性。在汽車領域,HDI 被廣泛應用于高端汽車的電子系統中,如車載娛樂系統、自動駕駛系統等。通過采用 HDI 技術,汽車制造商能夠在不增加車身尺寸的情況下,提供更強大的功能和更先進的技術,滿足消費者對汽車智能化和便捷性的不斷追求。

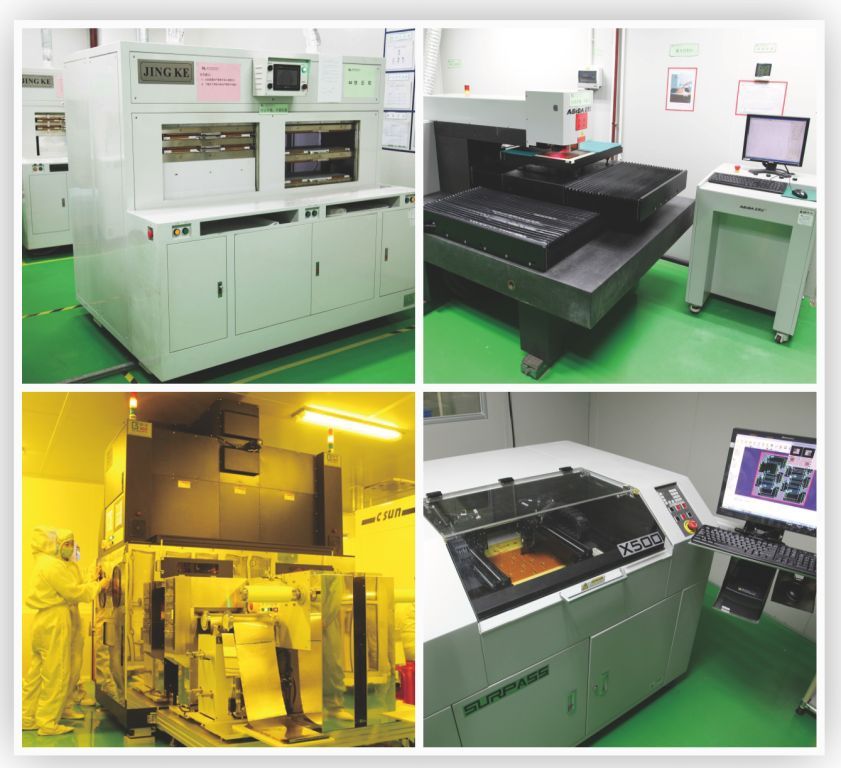

同時,為了確保汽車天線 PCB 和 HDI 的質量和性能,制造商們?cè)谏a(chǎn)過程中嚴格遵循高標準的工藝和質量控制流程。從原材料的選擇到電路板的制造、檢測,每一個環節都經過精心的把控和嚴格的檢驗,以確保最終產品符合嚴格的行業標準和汽車制造商的要求。只有這樣,才能生產出可靠、耐用的汽車天線 PCB 和 HDI,為汽車的正常運行和性能發揮提供堅實的保障。
.jpg)
在未來,隨著汽車智能化和電動化的不斷推進,對 PCB 尤其是汽車天線 PCB 和 HDI 的需求將會持續增長。技術的不斷創新和進步也將推動 PCB 行業不斷向前發展,為汽車制造業帶來更多的機遇和挑戰。我們有理由相信,在科技的引領下,PCB 技術將在汽車領域發揮更加重要的作用,為人們的出行帶來更加便捷、安全和舒適的體驗。
總的說,汽車天線 PCB 和 HDI 作為 PCB 領域的重要組成部分,具有不可忽視的重要性。它們不僅關乎汽車的通信和功能實現,更是汽車科技發展的關鍵支撐。我們應當密切關注 PCB 技術的發展動態,不斷推動其創新和應用,以滿足日益增長的汽車電子需求。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
