不同材質PCB板的區別有哪些?
PCB廠了解到,隨著電子技術的發展和不斷進步,對印制板基板材料不斷提出新要求,從而,促進覆銅箔板標準的不斷發展。目前,基板材料的主要標準如下。
①國家標準目前,我國有關基板材料 pcb 板的分類的國家標準有 GB/
T4721—47221992 及 GB4723—4725—1992,中國臺灣地區的覆銅箔板標準為CNS 標準,是以日本 JIs 標準為藍本制定的,于 1983 年發布。
②其他國家標準主要標準有:日本的 JIS 標準,美國的 ASTM、NEMA、MIL、IPc、ANSI、UL 標準,英國的 Bs 標準,德國的 DIN、VDE 標準,法國的 NFC、UTE 標準,加拿大的 CSA 標準,澳大利亞的 AS 標準,前蘇聯的 FOCT 標準,國際的 IEC 標準等

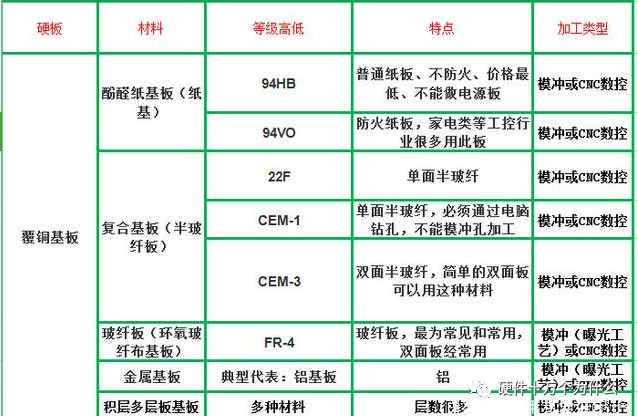

HDI廠講按照PCB板增強材料一般分為以下幾種:
1、酚醛PCB紙基板

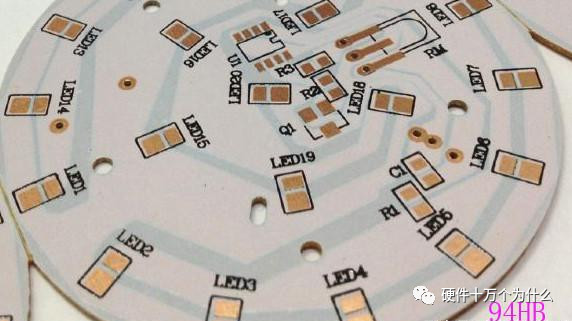

因為這種PCB板由紙漿木漿等組成,因此有時候也成為紙板、V0板、阻燃板以及94HB等,它的主要材料是木漿纖維紙,經過酚醛樹脂加壓并合成的一種PCB板。

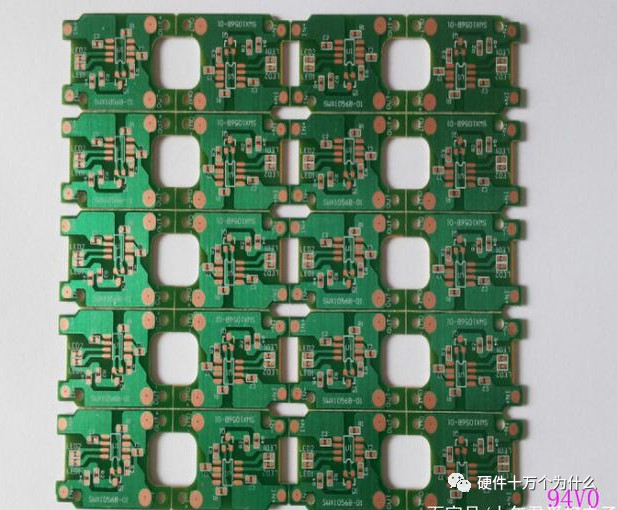

這種紙基板特點是不防火,可進行沖孔加工﹑成本低﹑價格便宜﹐相對密度小。酚醛紙基板我們經??匆姷挠蠿PC、FR-1、FR-2、FE-3等。而94V0屬于阻燃紙板,是防火的。


2、復合PCB基板

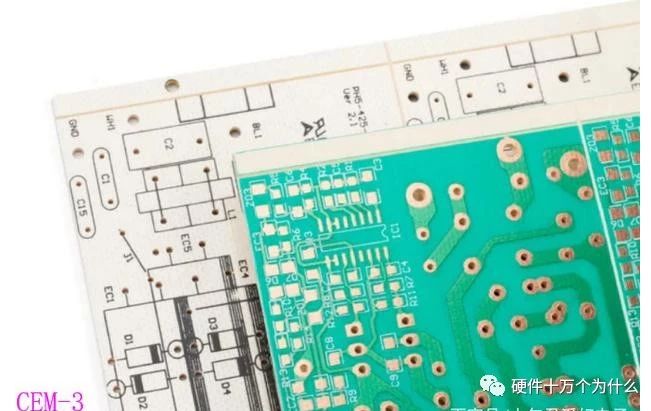

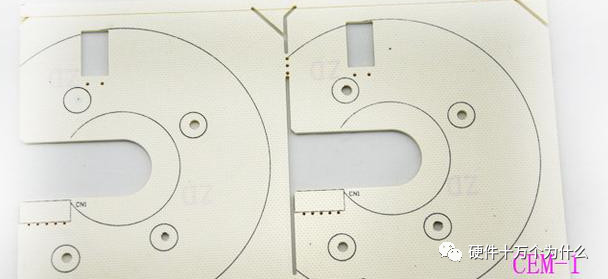

這種也成為粉板, 以木漿纖維紙或棉漿纖維紙為增強材料﹐同時輔以玻璃纖維布作表層增強材料﹐兩種材料用阻燃環氧樹脂制作而成。有單面半玻纖22F、CEM-1以及雙面半玻纖板CEM-3等,其中CEM-1和CEM-3這兩中是目前最常見的復合基覆銅板。


3、玻纖PCB基板

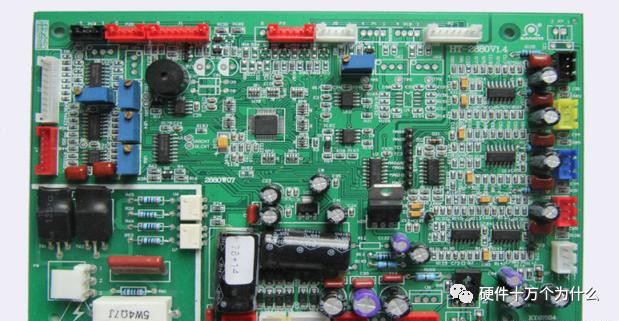

有時候也成為環氧板、玻纖板、 FR4、纖維板等﹐它是以環氧樹脂作粘合劑﹐同時用玻璃纖維布作增強材料。這種電路板工作溫度較高﹐受環境影響很小、在雙面PCB經常用這種板﹐但是價格相對復合PCB基板價格貴,常用厚度1.6MM。這種基板適合于各種電源板、高層線路板,在計算機及外圍設備、通訊設備等應用廣泛。

FR-4
4、其他基板
除了上面經常看見的三種同時還有金屬基板以及積層法多層板(BUM)。

以上就是軟硬結合板廠整理的不同材質PCB板的區別。
