手機無線充線路板廠之擔心手機沒電？看這里
關于無線充電，你想知道的在這里↓
你有沒有遇到過下面的場景
手機電量告罄時
江湖救急借來了充電器
充電接口卻對不上
外出游玩時
充電寶是Type-c口
手機是Lightning口
耳機是MicroUSB口
包包里塞了各種型號的一堆線
不僅帶著麻煩
線材之間也經常纏繞成麻花
非?？简?yàn)?zāi)X力與耐心
這時你不禁感嘆
“要是能無線充電該有多好！”
就在不久前

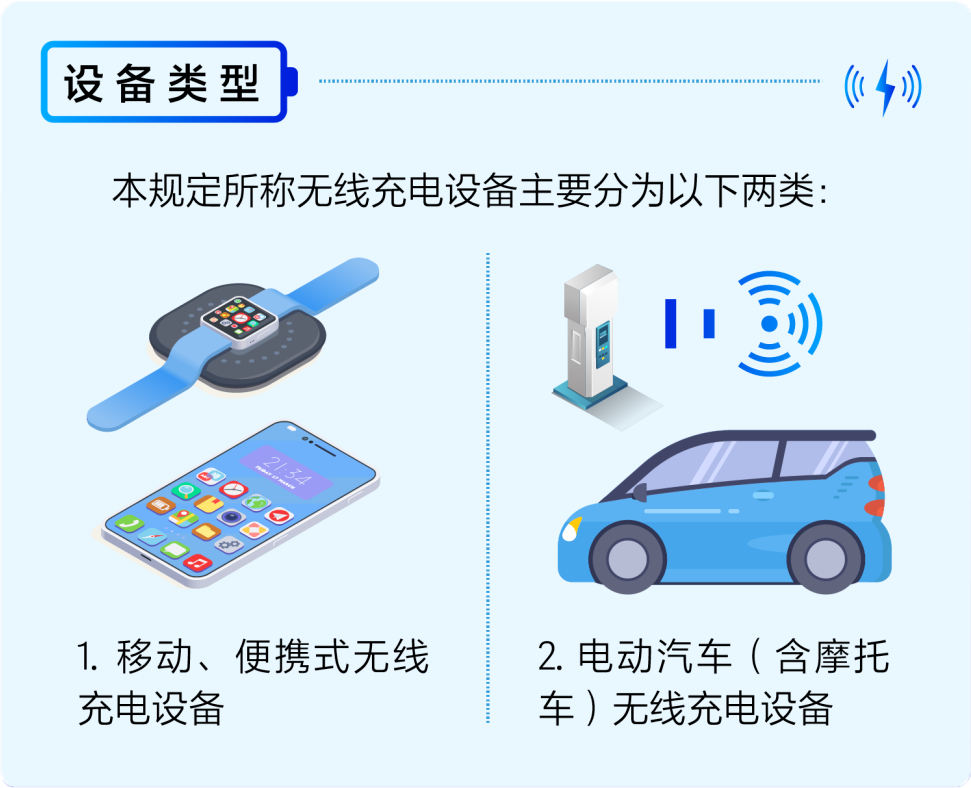

工業和信息化部發布了
《無線充電（電力傳輸）設備
無線電管理暫行規定》
對無線充電設備的充電功率
以及充電設備的工作頻率范圍
做出了具體要求
并將便攜移動設備充電功率上限提高至80瓦
△來源：工信部無線電管理局
在應用80瓦無線充電技術后
4000毫安時手機電池的充電時間
可以縮短至20分鐘左右
電量焦慮患者又向徹底治愈
邁進了一大步
無線充電是怎樣實現的？
讓我們回顧一下中學時
老師講的“電磁感應”現象
“變化的電場和磁場之間可以相互轉化”
簡而言之
無線充電就是
“電場-磁場-電場”能量轉化的過程

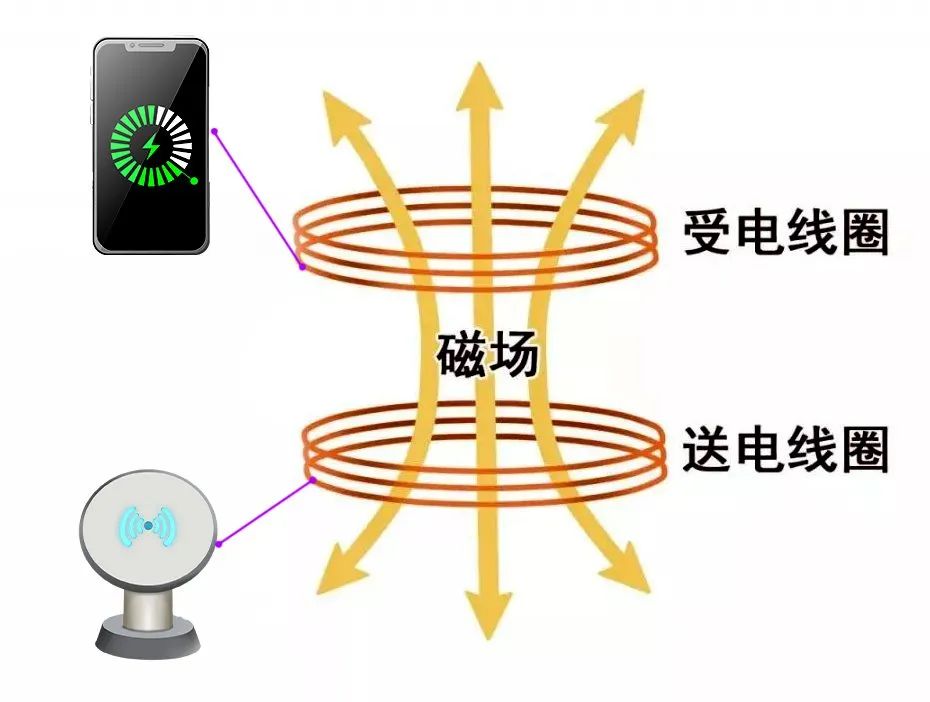

無線充電器的送電線圈
把電流轉化為變化的磁場
手機又通過內置受電線圈
把變化的磁場轉化成電流給“自己”充電
無線充電有什么優勢？
與傳統有線充電相比
無線充電擺脫了充電口和線材的束縛
只需輕輕一放
就能給手機補充電能
有時設備之間還可以應急反向充電
△平板通過無線充電向手機供電
避免了線材的雜亂
節省了充電口
增加了便攜性
另一方面也增加了設備安全性
及防水防塵性能
如今越來越多的設備開始支持無線充電
如無人機、智能手表、藍牙耳機等等……
HDI廠了解到
而在很多的公共場所
也提供了無線充電服務
還有不少新投運的公共交通工具
也搭載了無線充電設備
△武漢市江漢路的網紅無線充電路燈
隨著無線充電技術的發展和普及
以后出門再也不怕手機沒電了
△深圳地鐵14號線無線充電
無線充電是否有危害？
無線充電設備越來越多
有很多小伙伴會擔心無線充電是否會有輻射？
對人體健康會不會有影響？
據專家介紹
無線充電是通過電磁感應來完成充電的
并且只在非常短的距離內有效
電磁輻射范圍非常有限
對人體的影響微乎其微
隨著無線充電技術不斷提升
新能源汽車充電也迎來了新模式
無線充電能效和有線充電接近
并且支持快充、慢充需求
軟硬結合板廠了解到
新型電動車上也正在推廣
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
