詳解手機無線充線路板布線原則

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：3477發布日期：2022-02-22 04:07【大中小】

在手機無線充線路板設計中，布線是完成產品設計的重要步驟。手機無線充線路板布線包括單面布線、雙面布線和多層布線。還有兩種布線方式：自動布線和交互式布線。今天為您詳細解釋手機無線充線路板布線原則。

連線精簡原則

連接線應簡化，盡可能短，盡可能少匝，并努力使線路簡單明了，尤其是在高頻電路中。當然，需要特殊延伸以實現阻抗匹配的線路是個例外，例如蛇形布線。

安全載流原則

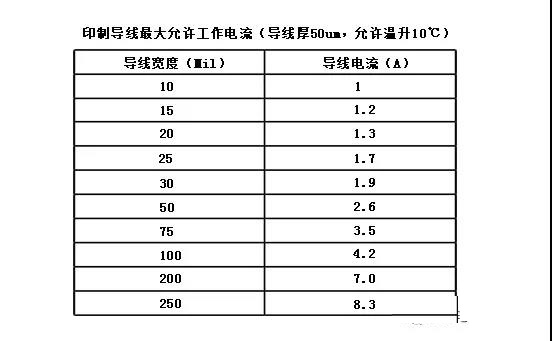

銅線的寬度應根據其能承載的電流進行設計。銅線的載流量取決于以下因素：線寬、導線厚度（銅鉑厚度）、允許溫升等。下表給出了銅線寬度、導線面積和導電電流（軍用標準）之間的關系。根據這一基本關系，可以適當考慮導線寬度。

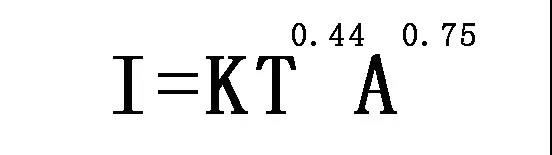

相關的計算公式為：其中：

K 為修正系數，一般覆銅線在內層時取 0.024，在外層時取 0.048；T 為最大溫升，單位為℃；A 為覆銅線的截面積，單位為 mil（不是 mm，注意）；I 為允許的最大電流，單位是 A。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
