iPhone13 電路板優化,電池增大

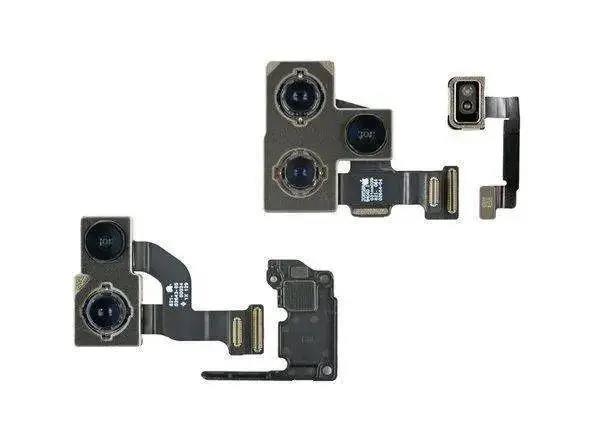

據電路板小編了解,蘋果開始將 iPhone13 及其他 iPhone 的相機模塊生產工作交給富士康進行。
在之前,iPhone 上的相機模塊是讓供應商 LG Innotek 、夏普和 O‘Film 生產,這些模塊組裝好了再給富士康直接裝到手機上。
而現在富士康將承包 iPhone 相機的組裝工作,消息顯示富士康已經從韓國 Hyvision System 公司獲得了新的檢測設備,該設備可以檢測 iPhone 相機模塊是否裝好。

對于用戶而言,蘋果的這一改變可以降低 iPhone 的部分成本,對于未來 iPhone 價格方面可以降低一些。
iPhone13 電池變大確認
早就有不少消息指出今年 iPhone13 系列將加大電池容量,并且降低處理器功耗,達到更加省電的效果。
而日前研究公司從供應鏈獲得消息,從蘋果目前已經在生產的 iPhone13 中發現電路板已經得到了新的優化。

最直觀的就是電路板進行優化之后,可以塞入更大的電池,據之前的消息來看,新款 iPhone13 將增加至少 10% 的電池容量。
除此之外,新款 iPhone13 還將支持更多國家地區的毫米波 5G 網絡。
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
