無線充電方案之手機無線充線路板
盡管在手機、筆記本電腦、小家電等領域可以使用無線充電技術,但是市場份額最大的還是手機領域。手機無線充線路板技術動向綜上所述,可以概括為幾點:
第一:簡單的原理 高中物理學的電磁耦合原理,PCB廠也很熟悉,從RFID延伸出來的技術,也很容易接受。接收端就一片或者兩片芯片(最終會單片方案),一端接充電線圈,一端接電池。很多公司開始推出系列芯片,會加快無線充電知識的傳播和普及。
第二:麻煩的工藝 手機中多余的空間,尤其是智能手機,是很難騰出來放置一個大的充電線圈的。 如圖所示:
這個直徑在40mm的圓形線圈,下面還要加一片厚度在0.8-2mm無機磁性材料(即使用微航有機磁性材料也要 0.2mm厚度)手機厚度要增加,這個組件若放置在手機電路板上,也占據空間,擠兌其他元件。 所以,所有做手機線路板結構設計的工程師都頭痛,這制約了或者說阻礙了無線充電產品的發展。成為攔路虎。
有些公司推出0.53mm厚度的無線充電接收線圈(天線),有希望推動無線充電技術在手機中普及
ps:部分圖片來源于網絡,如有侵權,請聯系我們刪除
最新產品

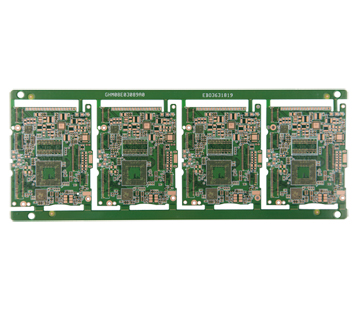

通訊手機HDI
-

-
